CST2006B版软件的破解不完善问题: model.rar

近日在仿真一个EBG模型时，利用CST2006B+SP3进行仿真，结果和文献的结果相差很远，一直没有找到原因。后来在师弟的电脑上利用CST5.13版本的软件进行仿真，得到的结果和文献结果比较符合，然后利用CST2006A+SP7再次仿真，得到的结果和CST5.13的结果一致。下面是我在CST5.13里面所做的模型，希望有条件的朋友利用CST2006B的正版验证一下，看看是否是因为破解不完善的缘故!

[ 本帖最后由 cc300 于 2007-10-7 10:13 AM 编辑 ]

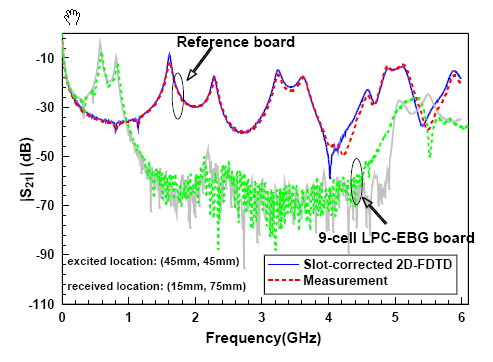

上面是我做的模型，图是文献提供的结果，希望大家来验证一下

LZ在研究PBG，哈哈，我也是，希望有空跟LZ交流交流

可惜我没有CST2006B的正版。。

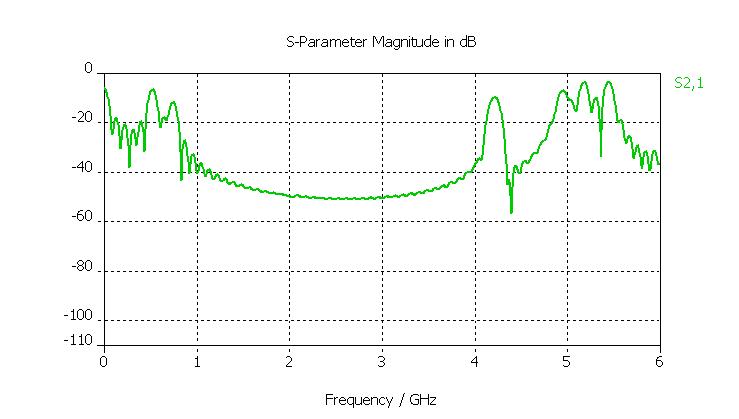

用我的跑了一遍，谐振得很厉害。你看像不像。
2006B，DB的
另外LZ可不可以传一下文章，我们也学习一下，谢谢！

[ 本帖最后由 DrunkBear 于 2007-10-8 08:49 PM 编辑 ]

感谢大家的热心，问题已经查明，是我2006B没有设置好，不好意思！现在好啦，5.13和2006B结果一致，同楼上的结果相同。另外，我同轴馈电设置有些小问题，内导体太小啦！

时域仿真结果还是和文献有差距，2.3GHZ应该有一个谐振频率的，希望大家能用频域求解器算一下！

我的那个参考文献下次传上来！
