圆极化微带天线阵的smith圆图阻抗曲线的问题.doc

本帖最后由 fw190 于 2010-1-1 01:12 编辑

微带天线阵的smith圆图是否与其单元天线的smith圆图一样都有一个凹陷，请高手解释一下，谢谢

补充一下：单元圆极化微带天线的smith圆图阻抗曲线，有个凹陷；当单元组阵时，天线阵总的输出端的smith圆图阻抗曲线，是否也有个凹陷？这凹陷简并分离是两个正交模式在smith圆图阻抗曲线中的显示吗？阵列的馈电网络采用并联等幅同相馈电，1分二，二分四，四分八，如此种种.

啊？什么凹陷？？

没看明白，说详细点

他可能说的是方向图，就是单个微带天线的方向图有方向性不好的地方，阵列以后是不是和单个的方向图一样！

对不起，没说清楚。单元圆极化微带天线的smith圆图的阻抗曲线会有一个凹陷（出现在圆极化的频率附近，我认为是简并分离，两个极化造成的，是我调试圆极化的主要依据，单位无法测轴比），线极化微带天线的smith圆图的阻抗曲线是一条圆的曲线。可当单元圆极化微带天线组成阵时，在天线阵的总输出端在smith圆图的阻抗曲线中是否还有个凹陷？请高手指点一下

请高手指点一下，谢谢

再请高手指点一下，谢谢

光用文字无法完全描述到位，请最好附上图表。

问题没有得到回答，通常都是描述不够详尽透彻所致。与其反复顶贴，请求，不如把自己的问题内容改进修正一下，会收到更好的效果。

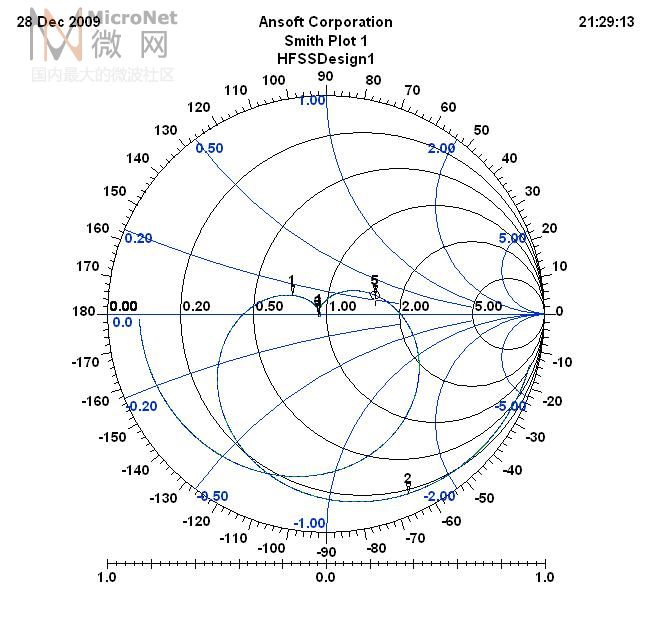

微带天线阵的smith圆图问题，不知清楚不，请高手帮着解释一下！

如何才能让大家看附件时，不花一块钱啊？

请高手给解释一下？

LZ，你的附件内容不是很多，完全可以直接在主贴中描述出来，我帮你加上了，下次请注意。

谢谢上楼，我不知道怎么才能把图传上，谢谢了，另外请高手解释一下当天线组阵时，总端口的smith圆图是否也有个凹陷，如同图上单元圆极化天线smith圆图的凹陷，我一般认为，凹陷处的频率为圆极化比较好的频率，是否，请解释一下？

单贴片单馈电的就是那种曲线，有个凹陷。
阵列就不好说了，感觉和阵列的馈电网络构造也有关系。

阵列的馈电网络采用并联等幅同相馈电，1分二，二分四，四分八，如此种种.

如果是这样我想凹陷还是有的。有空模拟一下也许更清楚些。

不过圆极化天线阵列最好采用顺序相移馈电，各单元相移0,90,180,270这样。

本帖最后由 fw190 于 2010-1-2 22:43 编辑

“圆极化天线阵列最好采用顺序相移馈电，各单元相移0,90,180,270这样。”这样的圆极化是不是比较好，副瓣比较小，smith圆图中是否还有个凹陷哪？

Sequential Feeding Networks对圆极化阵来说是标配。
能增强轴比带宽。

refer to
Study on Sequential Feeding Networks for Subarrays of Circularly Polarized Elliptical Dielectric Resonator Antenna
Yang, S.-lS.; Chair, R.; Ricky Chair; Kishk, A.A.; Kai-Fong Lee;
Antennas and Propagation, IEEE Transactions on
Volume 55,  Issue 2,  Feb. 2007 Page(s):321 - 333
Digital Object Identifier 10.1109/TAP.2006.889819

请问哪能查到此文，论坛上有吗？谢谢
