HFSS11设置波端口激励的问题:

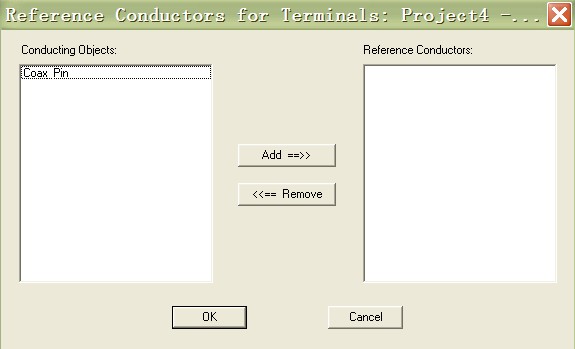

用HFSS11仿真同轴探针微带贴片天线,在设置波端口激励时:选择菜单 HFSS  〉 Excitations  〉Assign  〉 Wave Port ,弹出这个窗口,各位大侠有没有遇到过这种情况的,如何解决?谢谢!

[ 本帖最后由 stringjiyin 于 2009-4-27 09:37 编辑 ]
求解方式你是不是选了终端激励哦
当你求解方式选择的不是driven modal的话就会出现这种问题
所以一般要用其他两种求解方式的时候我就选10
原帖由 stringjiyin 于 2009-4-1 14:54 发表
当你求解方式选择的不是driven modal的话就会出现这种问题
所以一般要用其他两种求解方式的时候我就选10


你说的正是我遇到的问题啊,谢谢:29bb :29bb :29bb :29bb
原帖由 stringjiyin 于 2009-4-1 14:54 发表
当你求解方式选择的不是driven modal的话就会出现这种问题
所以一般要用其他两种求解方式的时候我就选10
那11就只能做Driven model一种形式啊,那岂不是让人很郁闷
我也遇到过这个问题,就向以上大家讲的改变求解方式就行了。:29bb :29bb
今天我也碰到这问题,而且发现了一个BUG,一点就退出:15de :15de :15de
那个问题怎么解决哦?:31bb
方法一:使用驱动模式激励
方法二:在端口上画圆,在圆上加激励即可(终端激励方式),弹出这个窗口是正常的,点ok
:43bb:43bb
我用11仿真时,遇到不一样的结果
我也遇到这个问题
还有这种问题哦。。。。。
我也遇到这个
