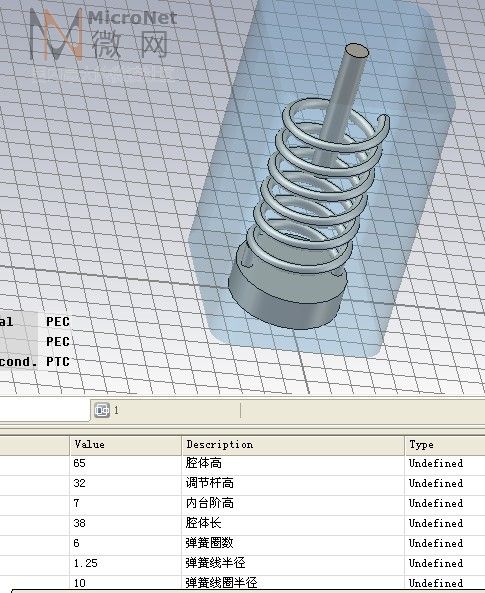

腔体滤波器螺旋形超低频单腔模体积可以压缩的很小（100-500MHz)

实际做出来的Q值是多大呢？

在过两天就有结果了，我正在做。

我也在做，想看看你个谐振器是怎么固定的

仿真的频率与实际频率差不多，但是窗口就差一点，不过还是调试好了，

明天拿去电镀看下插入损耗怎么样，

本帖最后由 395407893 于 2009-11-29 17:46 编辑

223-226MHz3兆带宽正负5兆外大于26db插入损耗可以调试到0.9db，（用的4阶）

损耗蛮小的，我第一次做这种低频滤波器，还算做出来了，好象CST仿的耦合系数不太准确，差了好多，不知是不是那里设置的问题，期望大家多来讨论，共同学习，

本帖最后由 shagua1019 于 2010-3-23 13:53 编辑

螺旋谐振器，腔间耦合是电容耦合，窗口开在上面是电容耦合，窗口开下面是磁耦合。 实验做了好久才发现呵呵共享一下。。。想问问大大们，4腔滤波器我加入1-4飞杆的交叉耦合后曲线图里面波形低端的零点在-30dB 高端的零点在-70dB，怎样才能做到高低端得零点对称啊？

好贵啊。。。为了学习忍了。。谢谢分享

正在弄这个呢  学习下 有机会向你请教 ~~~~~

请教下你的偶合系数是怎么来方针的,最近也在做457-468的个螺旋的,但是对这个还是一翘不通

请教下你的偶合系数是怎么来方针的,最近也在做457-468的个螺旋的,但是对这个还是一翘不通
