大家好，我是新手，最近正在设计一个用于FM的八木引向天线（中心频率95.9MHz），并要制作出来。要求88-108MHz波段驻波比小于1.5，增益在10db。（设计的八木天线见附件）

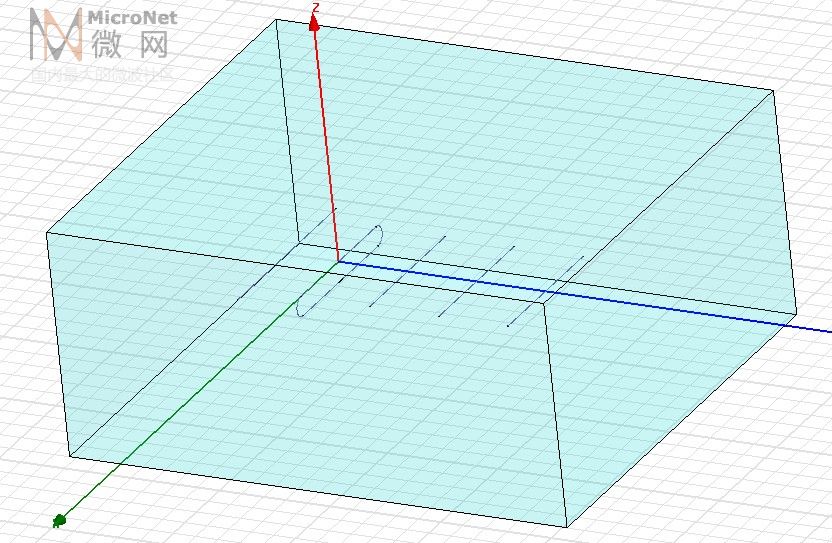

现在有如下问题： 1.设计方面：用HFSS仿真时，八木天线中间的那根支撑杆不需画出吧？我看课本上说每个单元中心处一定是电压波节点（相当于接地），那么各个单元间距图纸上说0.15--0.4波长均可（真的吗？），我就随便取了0.2波长。

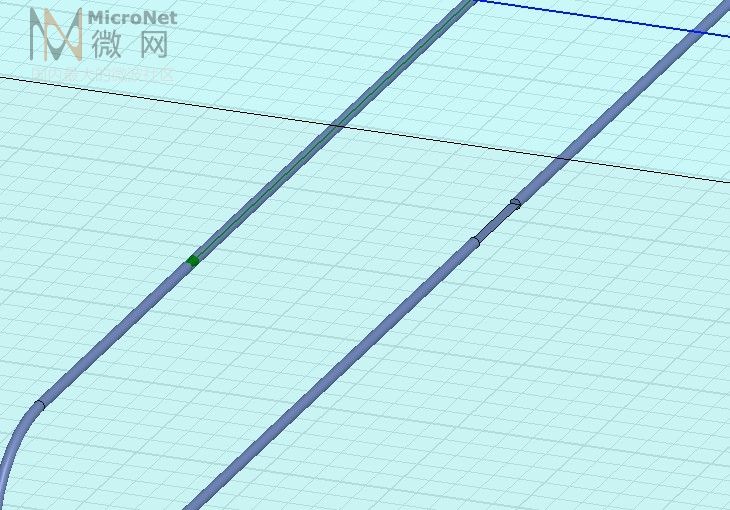

2.偶极子馈电：我不知道如何给偶极子进行馈电，看了网上的一个例子，用平板取线积分方法进行，阻抗75欧（其实也不知道为什么要这样子，看了网上的说法很含糊，不理解），这种馈电方法对吗？ 希望给予详细解答
3.求解时：setup，adapt frequency 95.9Mhz;max delta s=0.02 max number of pass=0.06；扫描取80：1：120Mhz,discrete（其实很多不明白）。速度慢到家了，可以说两个小时没出结果，这是哪方面出问题了？
4.就阶段求解结果来看非常不理想，远场最高增益才9db.而且波束宽度很大，方向性不好，驻波比90Mhz时还在2以上。带宽压根无法保证。这个应该是设计问题，但我却不知哪里出错了。
请大家帮帮忙！帮帮小弟一把。

下載來看看還要2金

希望大家能帮我修改一下，我急着想把它做出来。再次谢谢大家

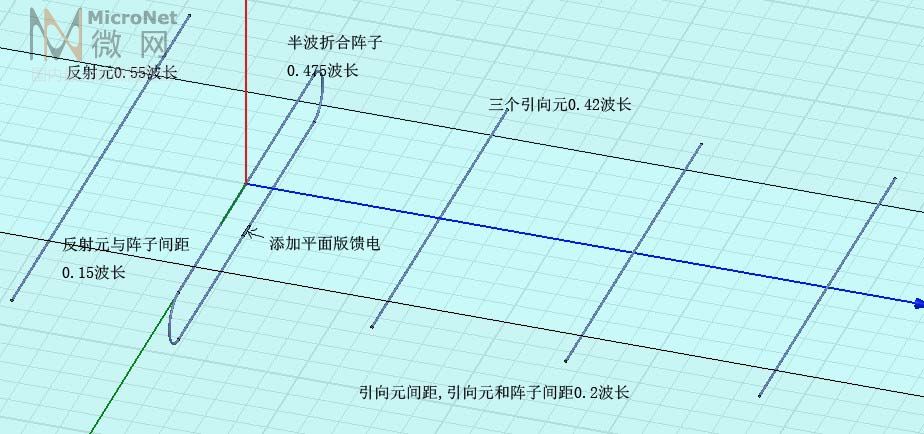

附设计图

2# wang088088
啊，这种事闹的。。。找个方式还给大家。。。呵呵

用这个计算，再仿真优化。

馈电可以采取离散端口馈电，建议楼主看看八木的相关文献，多了解下，这个过程不会太久的，做事不能太急，要慢慢来，否则囫囵吞枣做不成事的，八木的设计相对比较成熟了，楼上也发了一个小软件，用这个设计参数，然后在仿真优化下，就没什么大的问题了，有具体问题可以再来交流
