关于如何把waveport加到仿真域中: patch.rar

waveport较lump port的一个优势是端口的阻抗就是wave port结构的mode impedance, 所以省掉匹配的问题

有时候,大家可能想把waveport简单的加到仿真域里面去,结果是HFSS报错说waveport只能加到边界上.

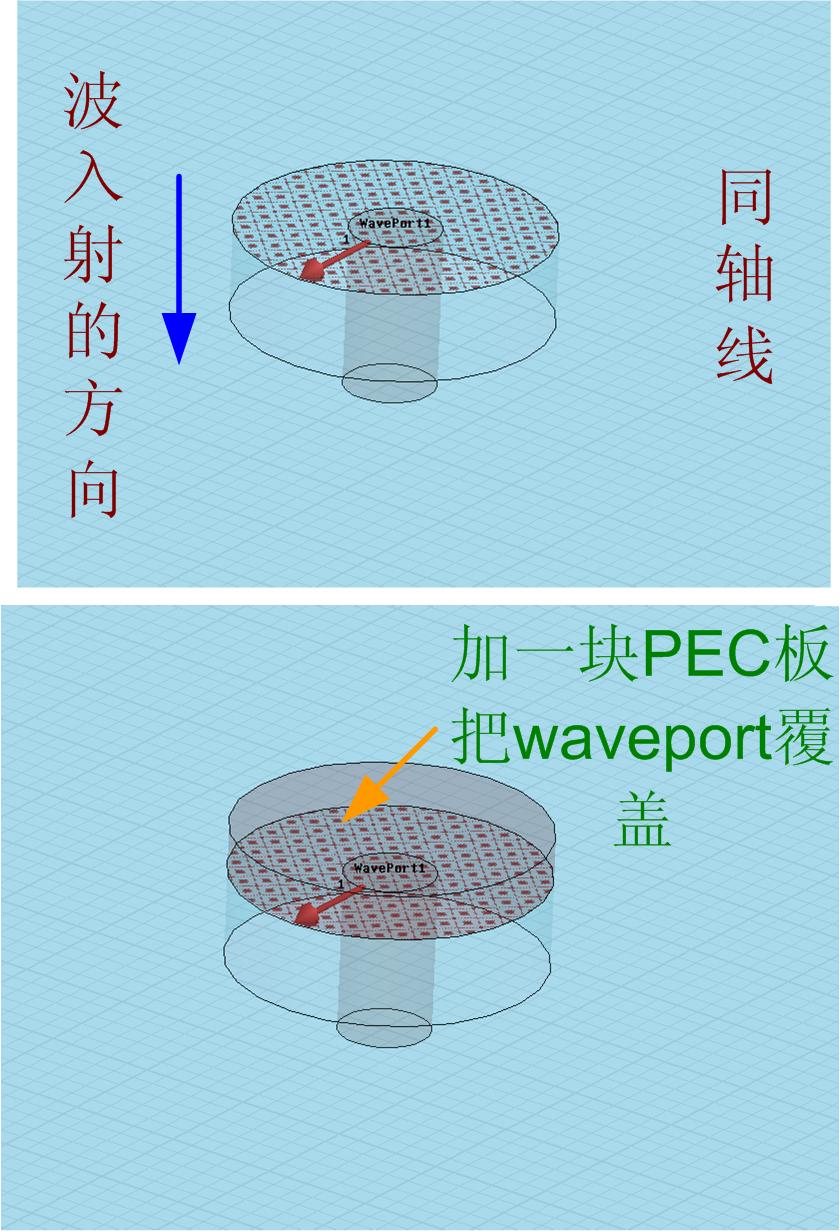

这个问题的解决办法就是在waveport input的反方向加一块PEC板把waveport堵住(如图),这样就可以把waveport放到仿真域里面了

这样做可以有效的减少仿真的空间, 同时也增加的了waveport的灵活性.


HFSS文件:[ 本帖最后由 gosila_chy 于 2008-7-22 07:59 AM 编辑 ]

是的，端口的处理有两种方式，一种是和背景相切，另一种就是楼主的方法，用pec平板将其反射~~

支持，呵呵，又學習到一招。

：17de ：17de ：17de

呵呵，这个的确是设置的一种方法，另一种方法就是和背景相切

这个方法在很多仿真天线的case里面是很实用的

端口加ｐｅｃ板不会短路么，会不会对仿真结果有影响？

学习了，不过原理还是不太明白，期望高手进一步解释

和背景相切能说的详细点吗

就是和背景边界相切，waveport只要保证两边的材料属性不是同样的就可以，也就是你可以把边界设置在端口处，而无须用盒子包围住端口，这样的处理方式也是可以的

其实各种各样的端口形式在ｈｆｓｓ８的例题中都可以看到，我以前好多年上不了网，只能自己看例题解决问题，感觉很有成就感，虽然我现在用ｈｆｓｓ１１了，也可以一边工作一边上网了，但ｈｆｓｓ８的例题我会一直保存着

那PEC板的厚度有要求吗？还是任意厚度？

把波端口的激励面与PEC面重合，在算法中实现就会有问题：PEC上的切向电场为量，而波端口要激励切向场的波，如何解决？可能是先处理PEC边界，再处理波端口源激励，否则波就传不出去。如果PEC与波端口相差很近不重合，激励出来的波与设置的波反相。
不知HFSS如何处理？

对,任意厚度, 主要是一个边界条件

如果不加pec的话，那么激励的能量就会有一部反向相反的方向辐射，为了减小这部分辐射，添加的pec板实际上是将这部分反射到激励端口，以使这部分能量全部进入计算区域内，另一种方法就是让端口面与背景边界相切起到相同的作用

学习了，不过原理还是不太明白，期望高手进一步解释

有點難懂
有圖面解釋是否能講的較清楚些呢...

此贴太好了！
初学很容易遇到这样的问题

刚开始的时候我也遇到这个问题，后来通过琢磨，就象上面讲的，加了金属块盖住就行了。同感！

加了金属板子会使入射波反相吧
这个会影响精度不？
需要仔细考虑哦

確實是一個方法!但是這樣不會影響到阻抗匹配嗎?
或者會有短路的情況?就軟體來看~

:50bb:50bb

:16bb
受教了！

好，正在学习，支持。

:27bb

正好需要學習 waveport 設定

这个问题讨论比较精彩，请各位大牛继续

模型外表面默认的就是PEC，这只是人为加上一层PEC，一样的效果。想要在模型里面设waveport端口就得这样设，不然会出错。

哈哈哈哈哈哈。。。困扰已久的问题终于解决啦

学习了，但是原理不是很清楚！学习了！

背景相切是怎么回事！！！！

背景相切？？？？

那个对于lumpedport 是不是也可以这样定义？与辐射边界相切 或者 加个PEC？ 这里有一个例子 有一个辐射面没加边界条件， waveport 也没加PEC和 与辐射边界重合，但是也可以运行成功，这个事为什么？ 这个例子是哪个 手册上的那个patch 模型，还有怎么设置出来那个增益随频率变化的曲线？ 帮忙 设置一下 看看怎么做的

:19bb:19bb

收下，谢谢楼主

{:7_1235:}

可是这个反射板的半径怎么确定呢，对仿真结果影响还是很大的呢

值得看看

学习了！

学习一下

学习一下了。

哈哈哈哈哈哈哈哈好东西
