看了好多手机天线的帖子，没看见关于笔记本天线的设计。
这次就抛砖引玉，写个关于笔记本天线的帖子~~希望大家多多发表关于笔记本天线方面的内容哦~~

   关于笔记本天线，很多人认为设计比手机天线简单，认为笔记本天线的地足够大，除了屏幕对天线有较大影响，其他元器件离天线较远影响较小。其实不然，手机要能够工作必须配备天线，所以手机在研发前期就充分认识到天线的重要性，所以预留给手机天线的空间一般足够（个别无聊机型除外），射频工程师一般也会征求天线工程师的意见，给天线一个比较好的环境（个别变态的工程师除外）。
   但笔记本一开始时，并不具备无线收发功能，所以其天线很长时间都不被重视，当然留给笔记本天线的空间也是狭小有限。很多笔记本甚至直接扔给天线工程师，让其随便找个地方安置天线。自然笔记本天线从“娘胎里”出来就先天不足，现在主流的笔记本天线都只能“蜗居”在显示屏的四周的狭小空间。为了美观，笔记本天线不可能做成外置型；为了笔记本的超薄超小，笔记本天线的空间又进一步被压缩。
    另外，笔记本天线的馈电也是个问题，不像手机天线和网卡天线用个弹角弹片就可以解决了。因为一般无线模块支持ipex接头，所以笔记本天线都采用1.13或1.37mm的同轴线进行馈电。同轴一般都不会很短（因为要从屏拉到主板上的模块），所以馈线损耗严重，另外如何保证馈线走向不影响天线性能也是个难点。
    笔记本天线一般设计为非平衡天线，所以接地位置和接地尺寸对天线性能也影响大。
    现在主流的笔记本3G天线一般尺寸为65（mm）*10(mm)（PCB板平面形式）或者利用高度做成立体弹片形式;笔记本WIFI天线的尺寸一般30（mm）*8(mm)(PCB板平面形式)，最小的WIFI天线可以做到15(mm)*7(mm),当然也可以做成立体弹片结构。如果有需要，也可以用更薄得FPC做。不管怎么说，和手机天线一样，有多大空间，决定多少性能。
    笔记本UWB天线目前也很热，设计好一个满足性能的UWB天线也是难点。
    笔记本天线的研发设计相对手机天线而言有点滞后，无论从技术还是市场笔记本天线发展的空间还很大。

本帖最后由 ybandzyy 于 2009-11-2 22:17 编辑

另外在发个最近看的笔记本天线。
参考文献：
Kin-LU Wong的Internal coupled-fed shorted monopole antenna for GSM850/900/1800/1900/UMTS operation in the laptop computer;

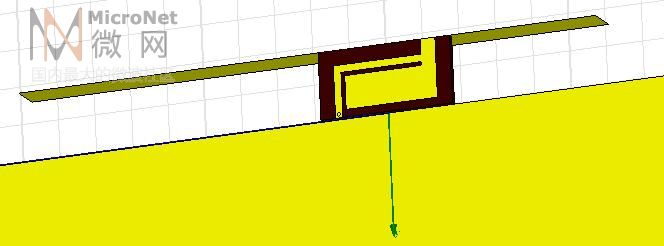

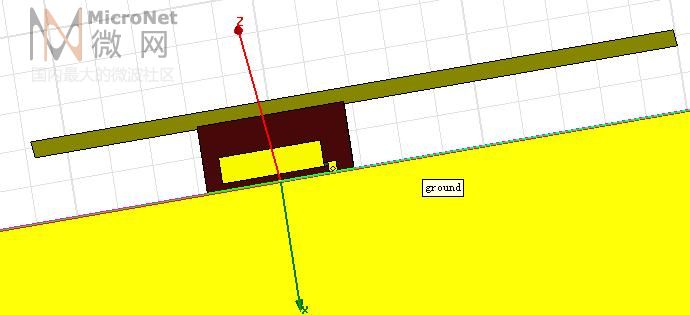

天线结构：

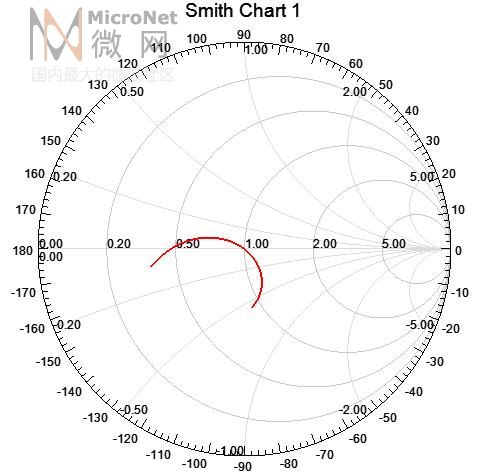

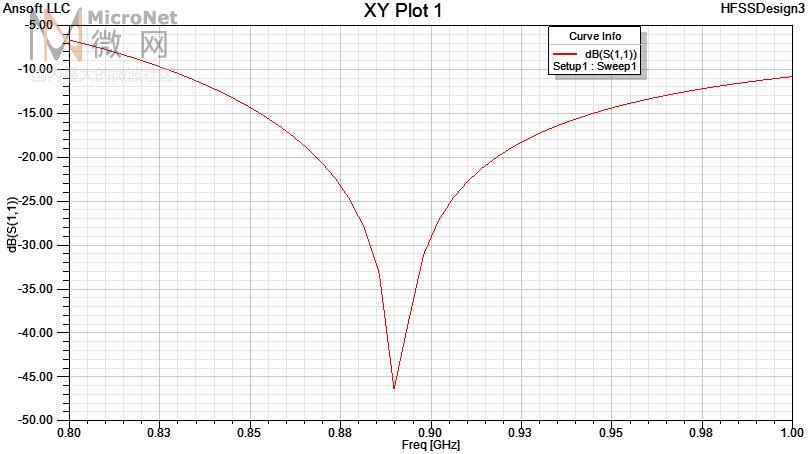

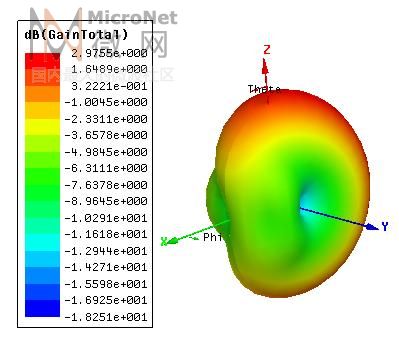

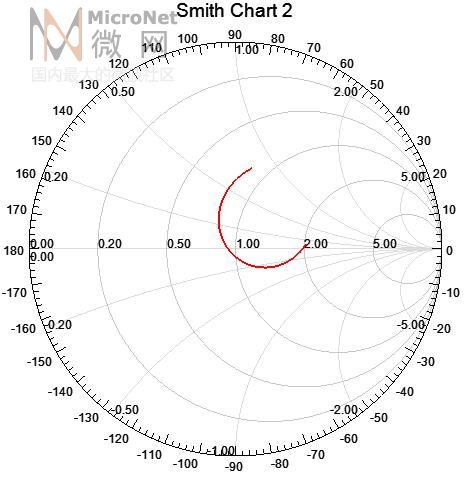

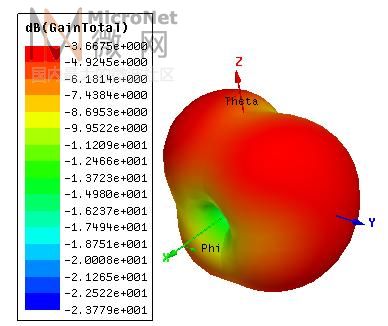

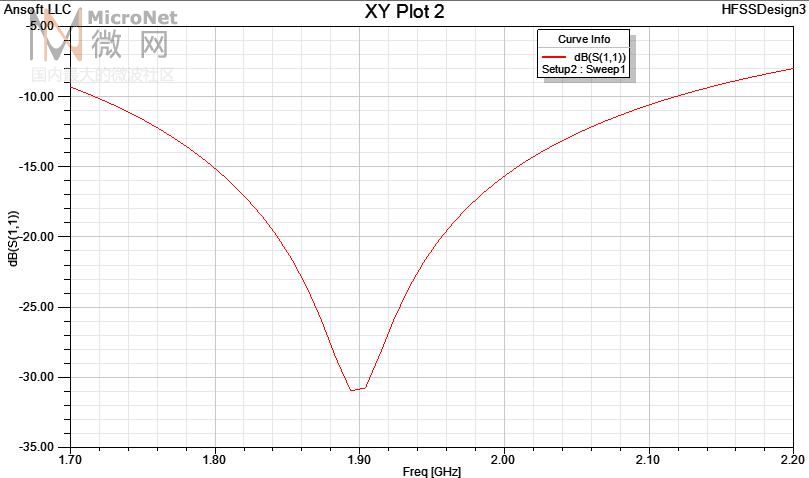

仿真结果：




当然这种新型的笔记本天线也有不少缺点：
1.结构强度不够；
2.作为笔记本3G天线，尺寸略显长了些；
3.需要打金属化通孔，增加了成本；
