CST中如何画曲面: 11.rar

小弟初转入CST阵营，对于部分操作一知半解，想吧以前的一个喇叭天线的模型转入CST，但是画了半天还是没有画出来，特此求救。
我要在xy平面画一个曲线，这个我已经画好，但是要将这个曲线沿着z方向sweep（HFSS里面的操作），呵呵！就是要以他为基准，向z方向扫一下，形成一个曲面，但是我怎么也不会弄了。
如果把这个曲线复制到最终的位置，然后再用两个直线，将这两个曲线的两头连起来，这四条线却没办法组合到一起，也就没发形成曲面。
如果直接用原来的曲线扫一下，用不知道从哪做这个操作，所以请高手指点一二。
小弟谢过了。

请查看本版新手faq，里面专门有讲解如何建立曲线模型

请查看本版新手faq，里面专门有讲解如何建立曲线模型

请查看本版新手faq，里面专门有讲解如何建立曲线模型

抱歉，管理员同志，在您的指导下，我去了FAQ看了，那个画抛物面的例子我也研究了一下，但是它还不是我的意图。我把我要画的东西贴出来，向中级高手讨教了。

解答問題還得先掏錢!? 呵呵, 我喜歡!

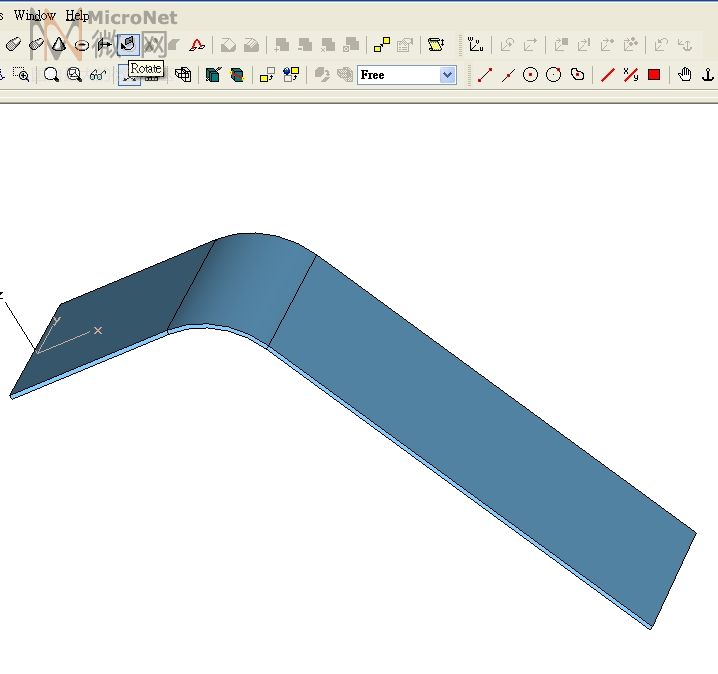

善用 rotate的功能....

楼上正解啊，多学习使用旋转，loft，拉伸extrude等功能，可以使建模简单很多的

楼上正解啊，多学习使用旋转，loft，拉伸extrude等功能，可以使建模简单很多的,利用三个部分画图，先画两个立方体，再画一个曲面，它用曲线旋转功能画曲面，然后利用组合功能就行了。

楼上正解啊，多学习使用旋转，loft，拉伸extrude等功能，可以使建模简单很多的,利用三个部分画图，先画两个立方体，再画一个曲面，它用曲线旋转功能画曲面，然后利用组合功能就行了。

楼上正解啊，多学习使用旋转，loft，拉伸extrude等功能，可以使建模简单很多的,利用三个部分画图，先画两个立方体，再画一个曲面，它用曲线旋转功能画曲面，然后利用组合功能就行了。

谢谢楼上的两位，但是我想我是没把我要达到的目的说清楚。
首先，我要建的曲面是指数曲线的，并且没有厚度。
按照上面两位所说的，建模得出的是个有厚度的曲面。
再次，用旋转、拉伸，没有办法达到拉伸成指数曲线吧？
我想的办法是画两条曲线，然后把曲面的边界画出来，最后cover，但是无奈cover没办法覆盖曲面。
还有一个办法，是先画一条曲线，然后直接扫一下，但是画出的指数曲线没办法用扫，或者拉伸之类的操作，所以我才没了办法。

got it

got it

管理员大哥，别got it了，呵呵！
好在我不着急，要不然早就疯掉了。
应该是有办法的，我最奇怪的是画出边界没办法把四条线Unit，更不用想cover了。
然后是所谓的sweep，这个我也有点奇怪，它没有办法sweep曲线。
看来我是太习惯hfss了。

cover的时候用polyline连接，但需要注意的是，需要用快捷键P进入点选模式，否则可能不能成封闭曲线

cover的时候用polyline连接，但需要注意的是，需要用快捷键P进入点选模式，否则可能不能成封闭曲线

楼上说的我知道，我是先画了一条曲线，然后将其复制平移了另一条。
然后用选点的办法，画了两条直线，将曲线的两头脸上的，就是这样，我不会将这四条线连在一起，也就更不会cover了。还能指教一点吗？呵呵！
