请教巴伦的原理: AN1034.pdf

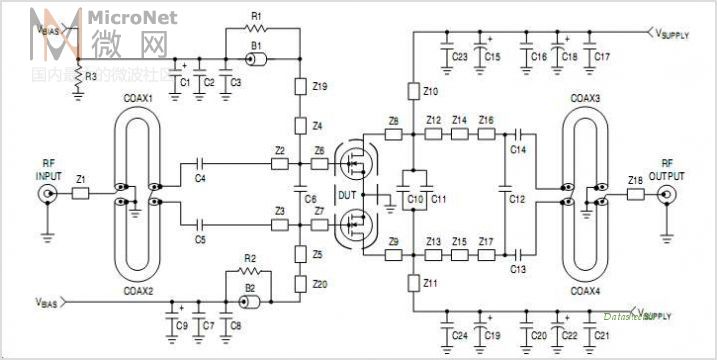

请教图中的coax2 是什么原理，功能是什么？

帮顶一下，偶也在研究这个中。。。

好像哪儿看到过相关资料

路过我也看看，学习一下。

路过，同研究中，:46bb

没有在图中找到coax2啊！coax1和coax3都是骑到平衡和非平衡转换作用。coax1将输入信号分成倒相的两路给推挽式功放的两个功放管，coax3完成两路的功率合成。个人感觉是这样。

coax1 对称着放置一个coax2 ；在图中左下位置很醒目啊。

这个应该是功率分配和功率合成的用途

Coax1和coax2两段同轴线组成输入巴伦。

巴伦用集成电路搭建时要注意器件的统一性

谢谢楼主。

统一性是什么意思？

我觉得是1/4波长同轴线反相180度，将一路不平衡信号等功率（理想）转换成平衡信号然后提供给的推挽功放电路（满足正负反相、同源要求）进行放大，最后再通过相同的办法（巴伦应该是可逆的二端口网络）将平衡变换成不平衡信号进行传输。

我也想知道原理的详细介绍，不知哪位大侠知道

学习这个也很疑惑！！
