求高手分析LNA电路: ATF-55143 WCDMA APP.pdf

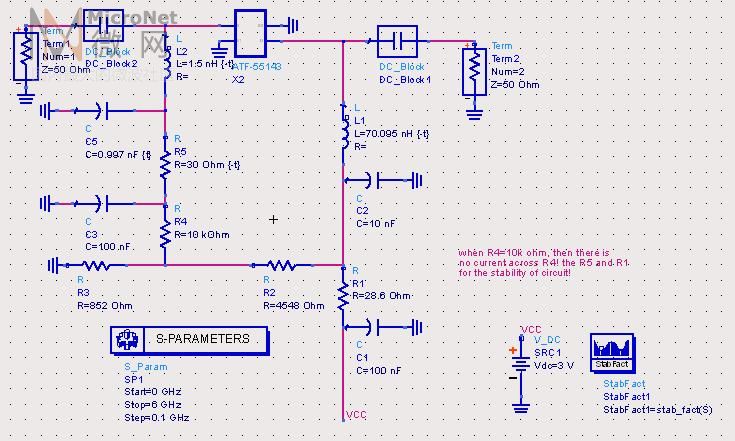

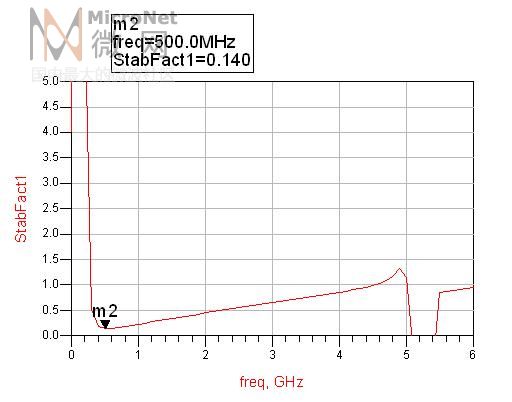

直流偏置已经做好了，具体偏在：Vds=2.7V,Id=10mA,Vgs=0.426V,但是这个晶体在0--6GHz的范围不稳定，本人用了很多种方法都没有让稳定，请教大侠有什么方法让它稳定么，谢谢了！

你找一下板块中好像有一个专门的设计55143的电路

谢谢楼上的回答，我找了一下没有找到，请问大侠你有相关的资料指点一下吗？谢谢了

这么宽 可以做到绝对稳定么？

你这里并没有加什么稳定措施啊 比如 输出端串并电阻  等等 但是 6个G不太容易啊

avago的应用指南有很多。你的电路模型可以再优化一下。

稳定的措施还是蛮多的
在输出端加电阻、射级负反馈等等都可以试试
不知道能不能做的这么宽
也可以看看宽带匹配的书，有专门讲宽带放大器的

好的，谢谢楼上的，太热心了，我再试一试！

avago的应用指南有使用ATF55143设计LNA的文档,频率1.5G和1.9G的.

既然有模型，楼主何不把偏置和稳定电路一块做呢！这个题议的好啊！支持！

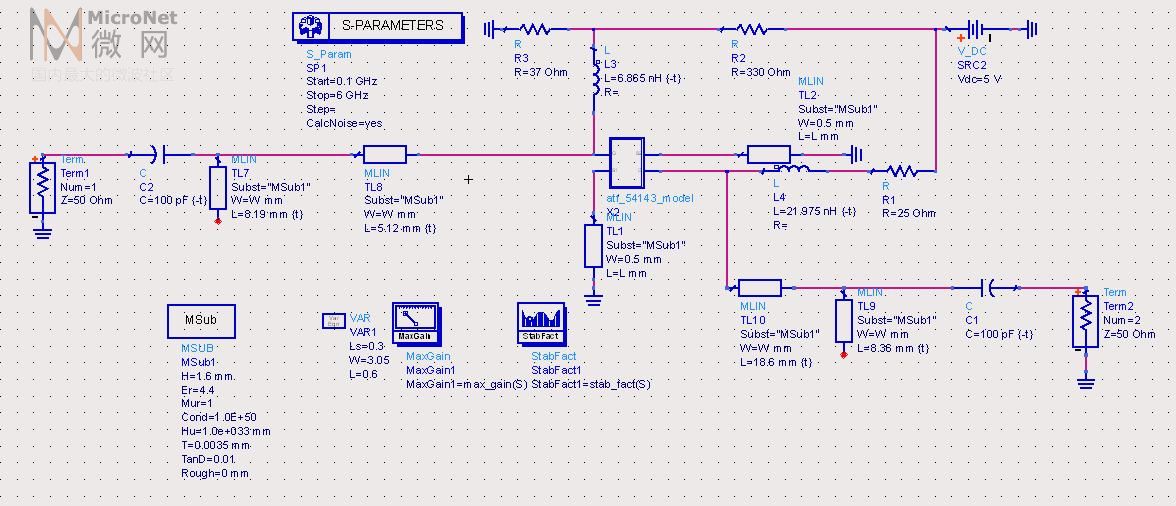

谢谢你们的回答，尤其是“mwdiy”，太感谢了，我自己做了一个54143的，结果一般吧。请高手们建议一下那些地方还可能改进呢？大家随便讨论哈，为了共同提高吧！这是电路图

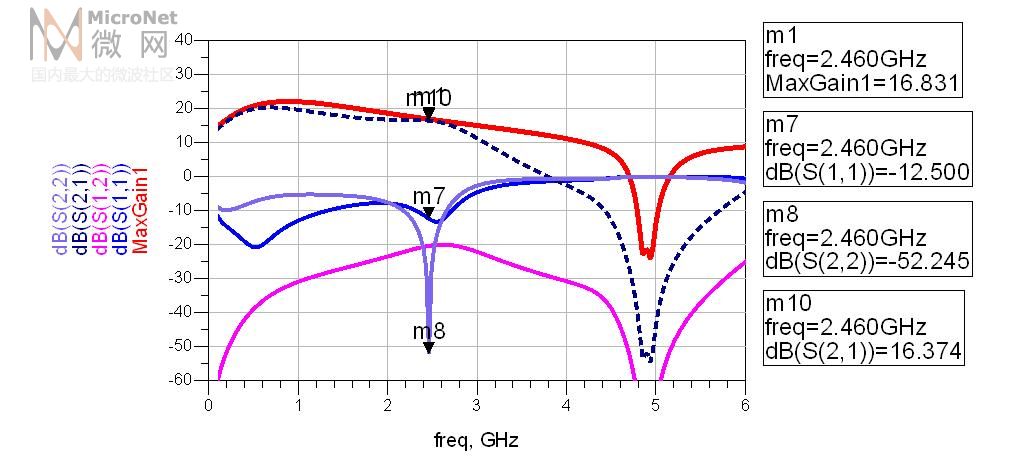

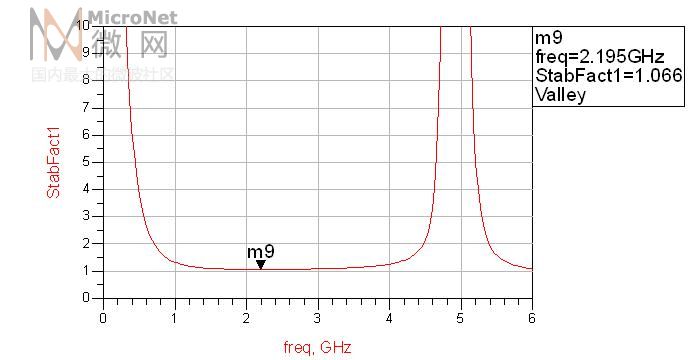

这是结果：

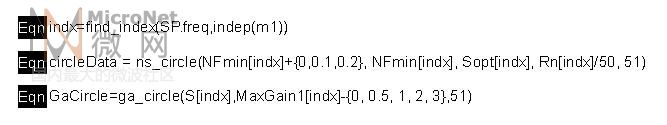

另外请教大家，这几个方程的参数是怎么定义的，就是每一项参数的实际意义，还有就是这些函数的详细解释，我主要是用起来不熟悉，感觉是照抄人家的。方程如下：

对了，忘了问一句，画增益园是不是只能用上面三个方程来画呢，有没有别的更好的方法？

自己先顶一下！

我再顶一个！！

再顶一个！

楼主太好学了，楼主要是有ADS方面的资料可否发到坛子里让大家共享下

没问题，现在在出差，马上要火坐车回学校了，等到了学校我会把一些资料给大家分享的，呵呵

请问下楼主这个ATF54143的直流偏置点是多少？怎么做出来的？谢谢！

我再顶一下，希望高手请教！

刚刚学习ADS新手
期待楼主的问题能够早日解决
学习一下

安华高不都是推荐在源级加微带电感，通过提高负反馈，牺牲部分增益，来提高稳定性吗？
应该不难吧，不行的话，用平衡放大器吧。

可以再ADS里面加控件就不用自己写等式了！

学习一下，谢谢

54143可以在网站里搜索到相关信息！

期待把ADS  方面资料来共享

我觉得这个可以自己做直流扫描得出来，也可以直接查它的DAtasheet吧，后面一种应该好一点，何况DC 工作点也不是唯一的，根据你的指标要求来

这个还是参照一下ADS的help吧 相关函数解释的很详细的

关注中。。。同四楼问

漏伎加个小电阻试试
