LC巴伦的设计与仿真【转帖】: 1_06204012.rar

巴伦（Balun：Balance-UnBalance平衡不平衡）可以实现单端与差分结构之间的变换。不过市场上比如minicircuits的巴伦，便宜的也需要十几块钱一个，相对来说比较贵，如果对带宽（带宽较低）和频率（频率较低）要求不高，完全可以用LC分立元件实现，成本可以得到极大的下降。本文主要讲解由LC分立元件来实现巴伦的设计及性能的仿真。

LC巴伦的结构及元件值计算

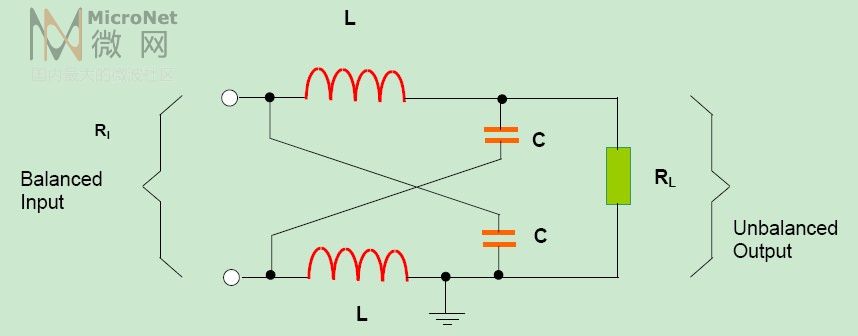

最简单的LC巴伦仅有两个相同的电感和电容构成，如下图所示：


L C元件值的计算公式如下：




Rout和Rin为单端和输出端口的阻抗。

巴伦设计实例及仿真
设计一个工作频率在100MHz巴伦，单端和差分阻抗为50欧姆，按照上述公式计算得到 L=113nH，C=22.5pF。

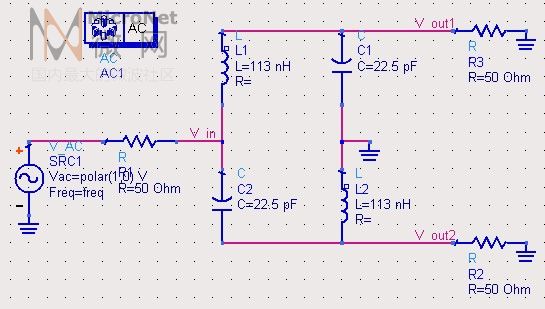

ADS仿真图如下：

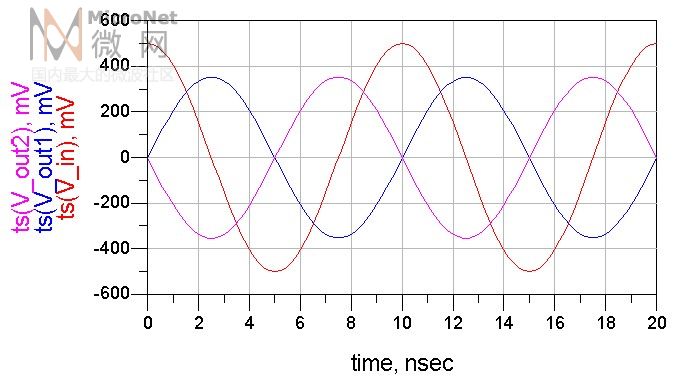

交流仿真结果：




又上图可见，差分输出端V_out1和V_out2的相位成180°，幅度是输入信号V-in的-3dB。

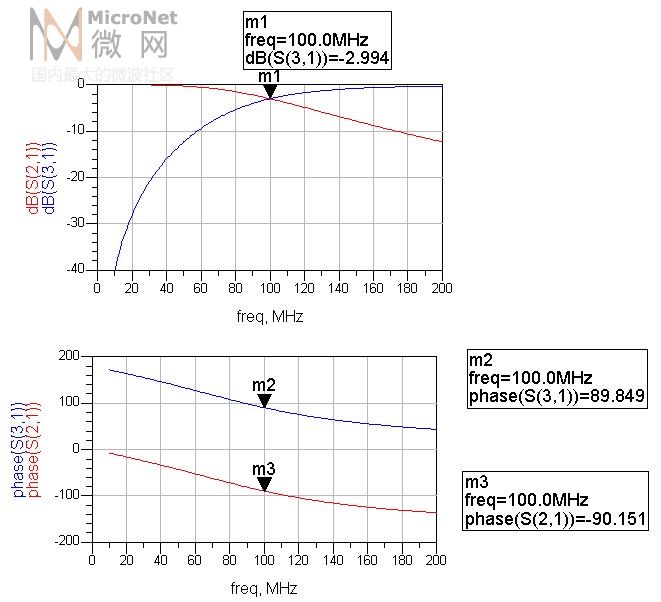

S参数仿真结果：


在100MHz频率上幅度和相位和设计值基本吻合，不过LC对工作频率较为敏感，因此，该balun的工作带宽不宽，基本只能工作在100MHz附近。

感谢楼主分享

这个不错 收藏了

经典，我一直想不通这个东东

呵呵，上次自己也弄了一下，是根据datasheet里面提供的参考电路弄的。

为何2楼的东西下不了

为何2楼的东西下不了

楼主，请问帖子中对应的公式遇到复数阻抗的时候是否适用？

回复 2# 00d44


    感谢楼主分享啊，对巴伦感觉还是很神秘

能说说原理就好了

突然想起，这个不就是高中学的电桥吗？难道电桥可以用来做巴伦？还望高人指教

还有就是大学学的晶体管差分输入电路也能做一个单向的巴伦吧？

回复 1# 00d44 的帖子


    我的疑问是中间的线是用微带呢还是用普通走线

xuelxile {:7_1244:}

{:soso_e100:}

感谢管理员

不错啊，看了
