带通滤波器——七腔谐振器: 2_tiao_1710_1940.rar

带通滤波器的技术指标：通带：1710—2170MHz，插入损耗：<0.4dB，回波损耗：>20dB；以下是我的.hfss文件，大致结构都已经设定好了，可就是调不出所需要的s曲线！望哪位高手有空指点指点！

怎么还扣钱的，这是什么结构的滤波器啊

请问楼主你这种端口和用SMA端口馈电有没什么区别啊？

天线SMA端口我没用过 不大清楚，
我用的只是一个抽头，让信号进入腔体而已，不过有延时。

还要别人帮忙，你怎么还收费啊，不道德

不好意思  我不知道怎么设置收费的问题   下次注意

端口的设置俺不大明白啊~~

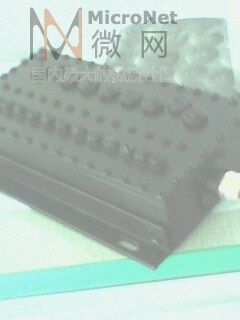

实际产品的端口是SMA吧 ，实物照片：

我不大确定仿真的时候是不是这样设置端口~请教一下@谢谢！
7# kayula

我的端口一直设置不好，S11基本是一条直线，能量基本全部反射回去了，S21最高点都在50dB以下，楼主能讲下端口设置么，不要求SMA端口  只要能量能顺利进入即可，谢谢  滤波器新手

9# champion888 我 刚开始也是这样的，要在waveport面和最靠近此端口的谐振腔连一个良导体，不过这个高低位置要选好（其实就是调延时），这样就不会出现这种情况了。
