微网·微波论坛·bbs.mwtee.com·ADS_CST Cowork1.pdf

必備的兩大神器；
1. Agilent ADS 2005A 之後的版本。
2. CST STUDIO SUITE 2006 之後的版本。
首先將 C:\Program Files\CST STUDIO SUITE 2006B\Agilent ADS Plug-in 中的gem_CstCmptDLL29.Dll copy 到C:\ADS2005A\bin 中，因為原目錄中已有舊檔

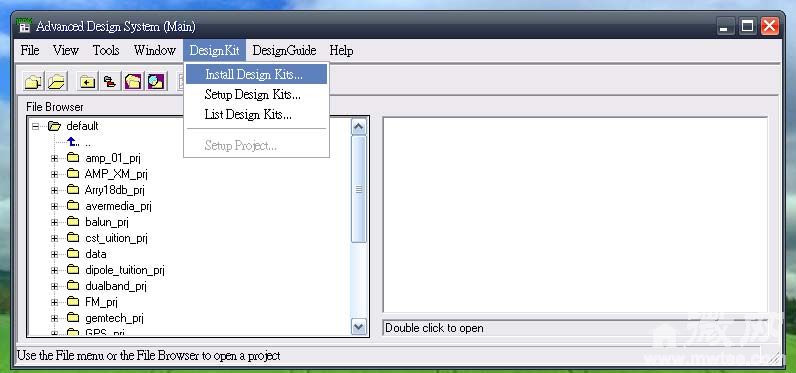

gem_CstCmptDLL29.Dll 所以應先將C:\ADS2005A\bin 下的gem_CstCmptDLL29.Dll 改名為：gem_CstCmptDLL29.Dll.old 或是gem_CstCmptDLL29.Dll.bak，隨你高興！完成gem_CstCmptDLL29.Dll copy 到C:\ADS2005A\bin 中後，開啟ADS 2005A 從DesignKit => Install Design Kits….

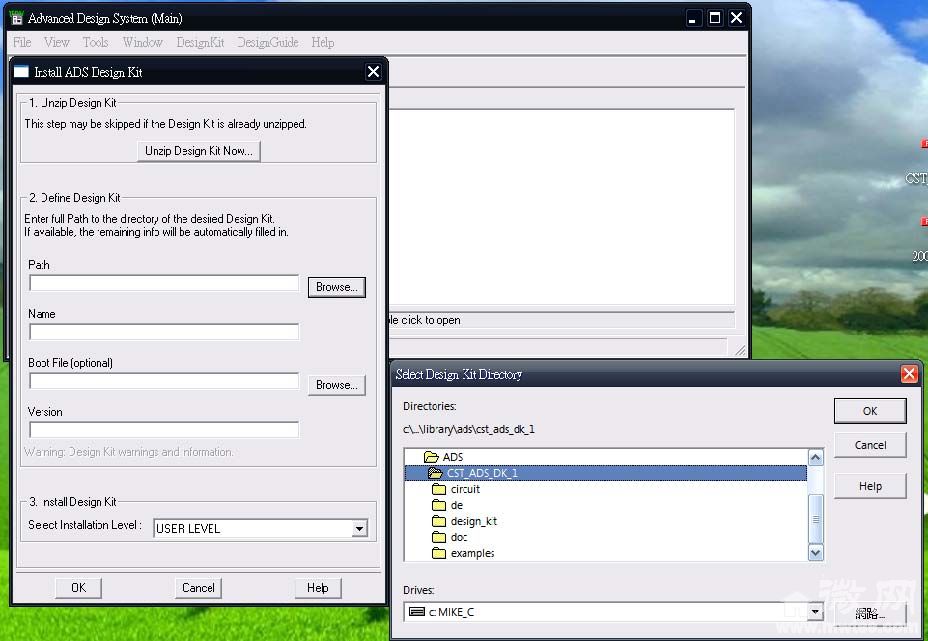

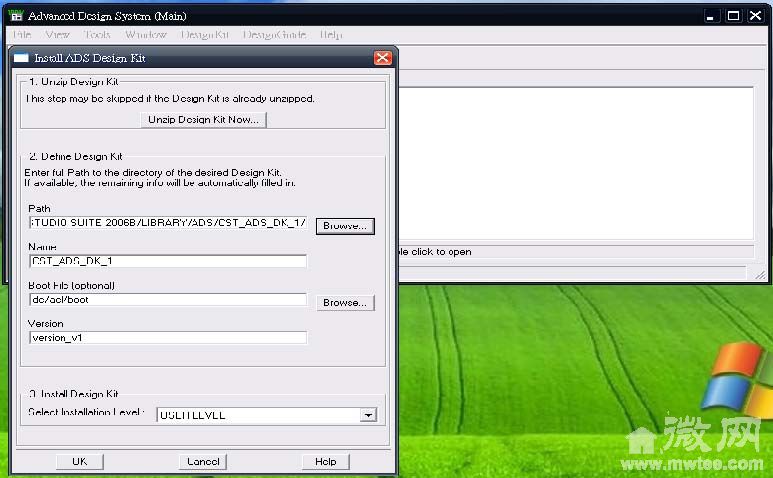

點選Path 那列的Browse…找到C:\Program Files\CST STUDIO SUITE 2006B\Library\ADS\CST_ADS_DK_1 => OK

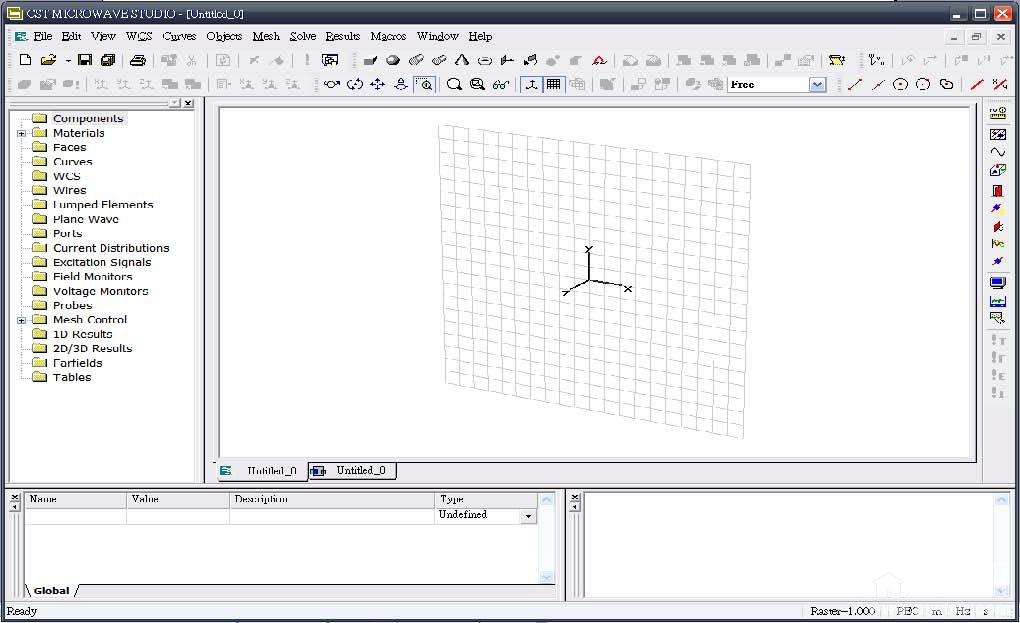

完成後可以暫時關閉 ADS 2005A 了。接著啟動 CST STUDIO SUITE 2006…..之 CST MICROWAVE STUDIO。

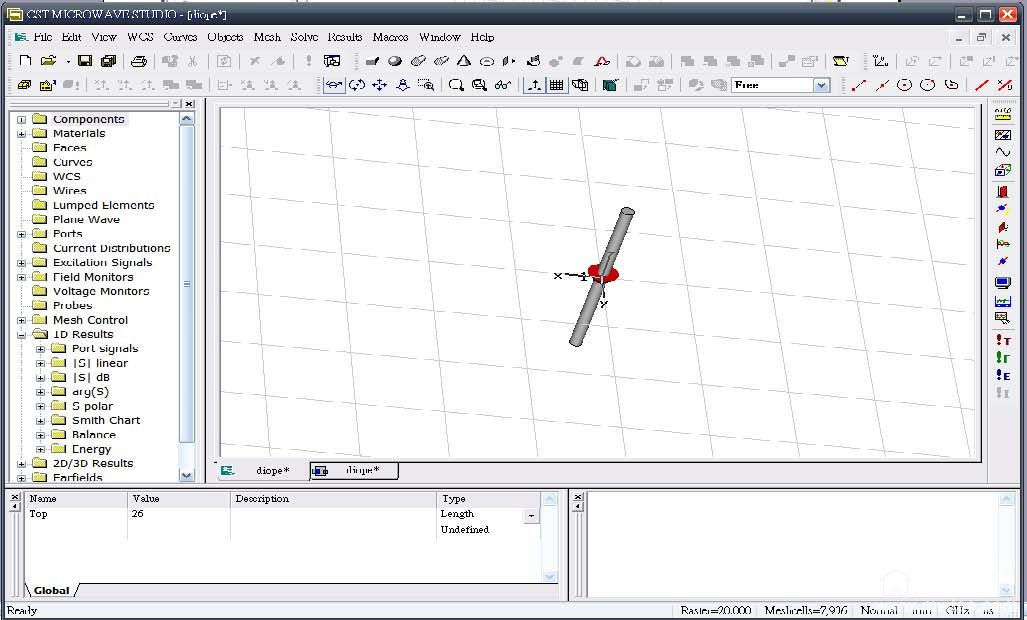

先做你想做的事，我以作Dipole Antenna 為例。

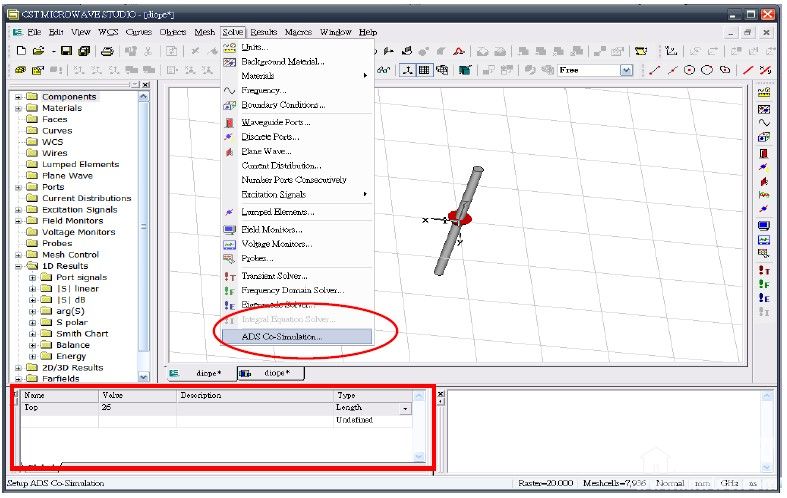

運算完成後...打開Solve => ADS Co-Simulation…

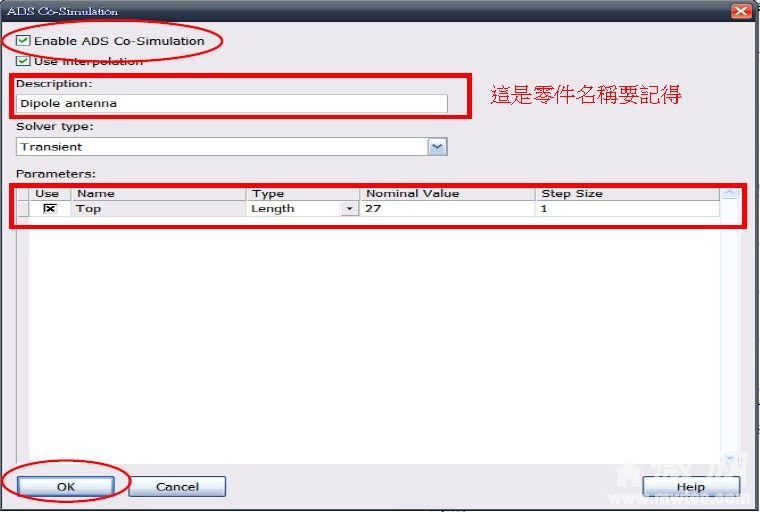

必須打勾與填寫的地方…



完成後，存檔再離開CST MICROWAVE STUDIO，也可讓CST MICROWAVE STUDIO 休息了，關了它吧！

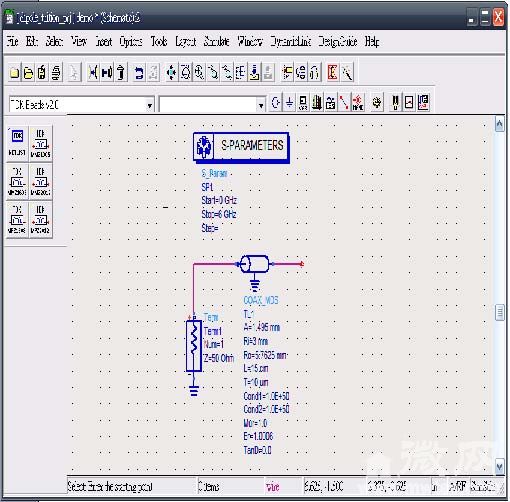

再開啟ADS 2005A…【只有首次構建要如此步驟，構建好後就爽了】，做自己在ADS 中的Project…..

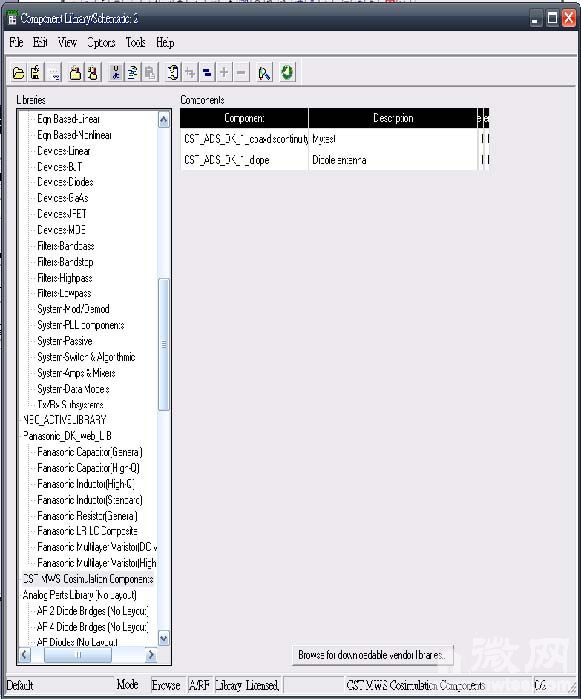

叫入 CST 的Dipole Antenna Component 從這裡

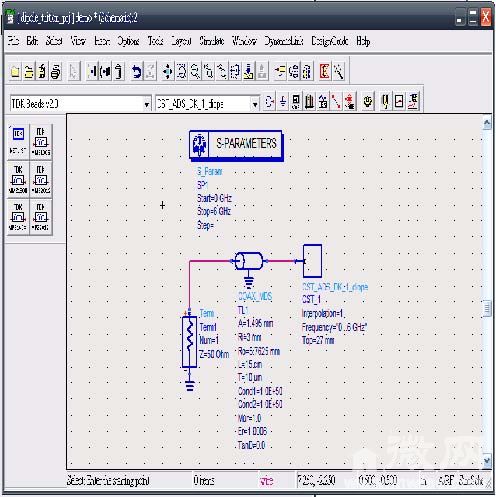

零件調入後

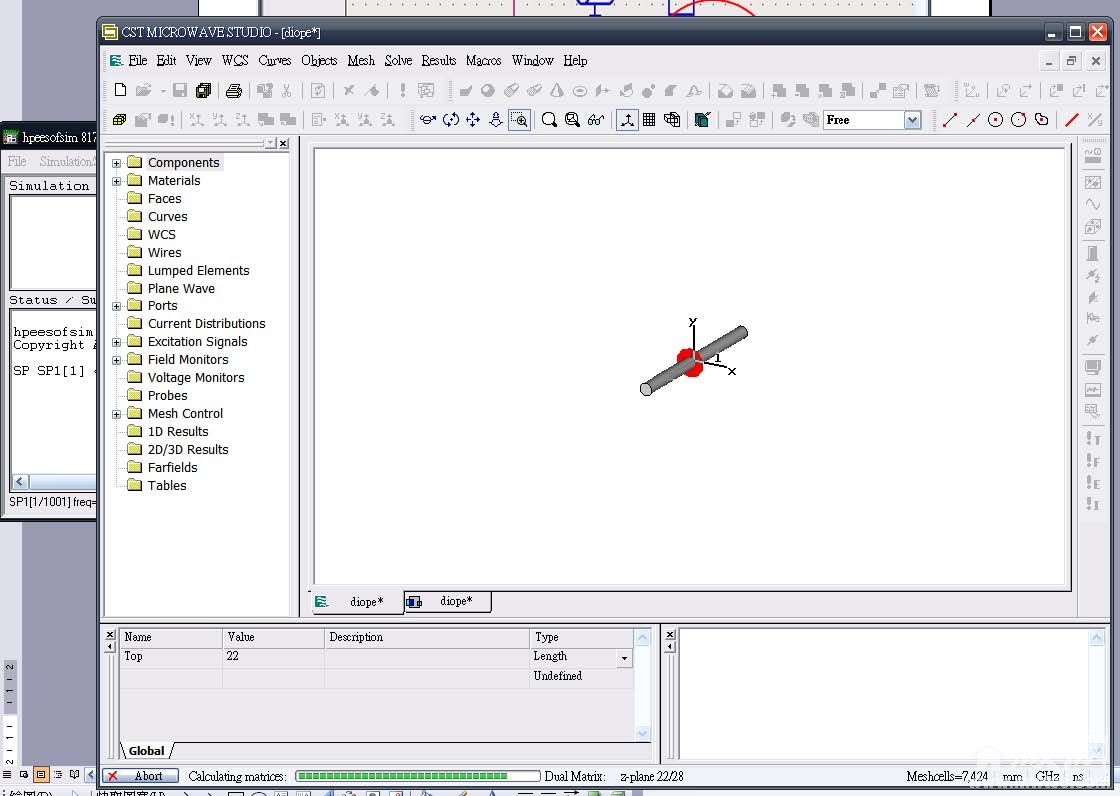

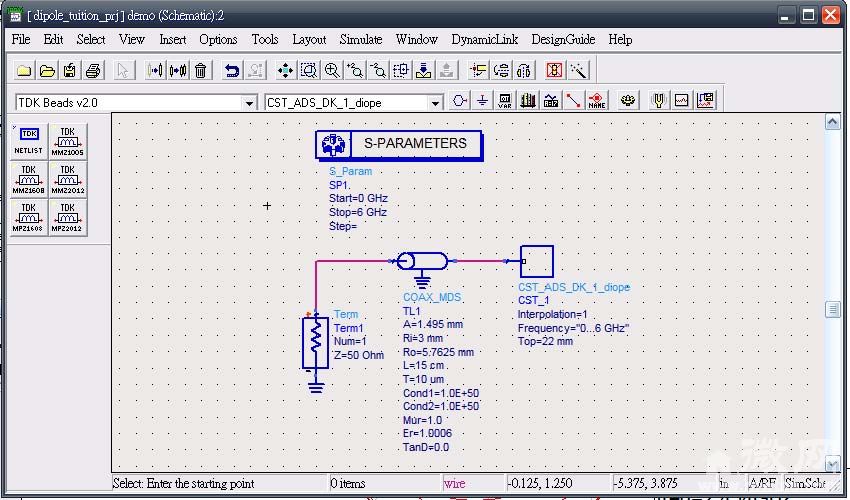

當你在ADS 中改變了CST Component 的條件後，再啟動ADS Run 時，會自動叫出CST 來協同運算。

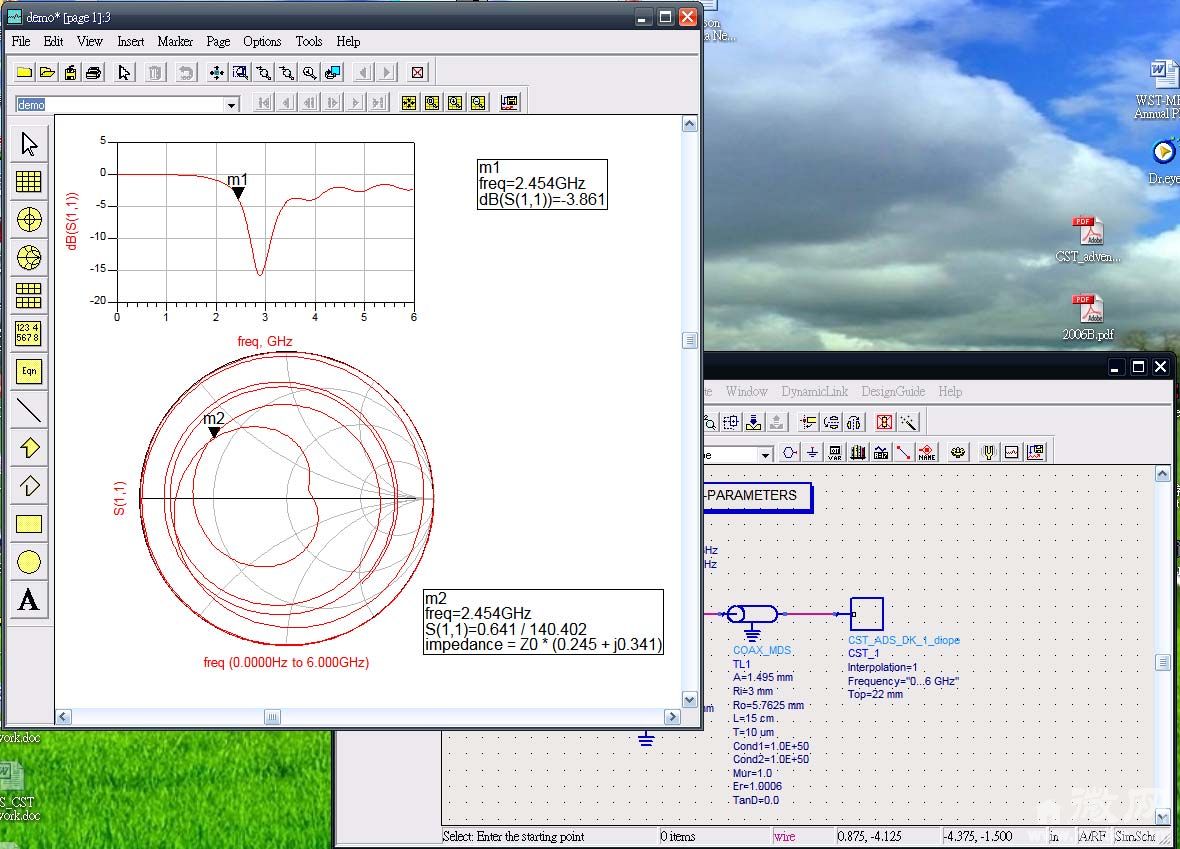

運算後的結果。（運算後會將CST 自動關閉）



後記，此功能以後可以在 CST 單獨運算物件時，就將結果透過ADS Co-Simulation 建立成各個不同的零件名稱【CST 會自動將它們存檔在C:\Program Files\CST
STUDIO SUITE 2006B\Library\ADS\CST_ADS_DK_1 中，以後只要從ADS 的Library 中叫出使用就好】。由於ADS 對Circuit 類的運算較快、種類也較多（filter、Cable、R、L、C...等），但是對3D EM 的模擬就沒CST 強！但是在CST 中要對Circuit 類的電路設定卻很難，除非帶有CST 自己的Design STUDIO 但是又不太好使！！
所以目前這種方式是最好的解決方案了。
注意事項：由於ADS GUI 並沒有依循OpenGL 的工業標準，CST GUI 有支援，顯示卡也需要驅動程式支援，所以當從ADS 叫出CST 時，會有警告出現『要你安裝OpenGL 程式』的對話盒，千萬不要理它按『否』就好，否則你就麻煩大了！切記！切記！！！

本楼提供文档下载

接触了cst，对其的功能真的很感慨。以前一直用hfss，感觉hfss的界面更漂亮一些，也更容易上手。微波射频软件要用好，不但是简单的会建模，还要对软件的算法研究清楚了，才能在仿真时万无一失。。。

太好了谢谢搂主!!!

Thanks!!!!!!!!

將 C:\Program Files\CST STUDIO SUITE 2008\Agilent ADS Plug-in 中的gem_CstCmptDLL31.Dll copy 到C:\ADS2009U1\bin 中，因為原目錄中已有舊檔 gem_CstCmptDLL35.Dll 所以應先將C:\ADS2009\bin 下的gem_CstCmptDLL35.Dll 改名為：gem_CstCmptDLL35.Dll.old 或是gem_CstCmptDLL35.Dll.bak，隨你高興！

將 CST STUDIO SUITE 2008 的 gem_CstCmptDLL31.Dll 改為gem_CstCmptDLL35.Dll...

CST STUDIO SUITE 2008 & ADS2009U1 一樣合作無間!

感谢楼主哈{:6_928:}

感谢楼主哈{:6_928:}

{:6_944:}{:6_944:}
dingdingding

留个脚印，谢谢楼主

我觉得还是cst更好用一点~~~

楼主真YY的给力！{:7_1235:}

將 C:\Program Files\CST STUDIO SUITE 2008\Agilent ADS Plug-in 中的gem_CstCmptDLL31.Dll copy 到C:\ADS2009U1\bin 中，因為原目錄中已有舊檔 gem_CstCmptDLL35.Dll 所以應先將C:\ADS2009\bin 下的gem_CstCmptDLL35.Dll 改名為：gem_CstCmptDLL35.Dll.old 或是gem_CstCmptDLL35.Dll.bak，隨你高興！

楼主厉害，感谢楼主讲解
