怎样设置这个腔的边界？: waveguide.cst

中间球体是腔体部分，圆柱体是传输管道，球体上那三个是波导，用来把腔体中的高次模耦合出去，所以我需要把管道两端设置成电边界，三个波导端口设置成磁边界。求教高手怎样才能做到这样的设置？

see see

看了下，你的模型是有问题的，问题在波导端口位置，在cst里面，波导端口必须沿着坐标轴方向才可以，因此你需要在现有的端口处加一个转接过渡波导，将波导的纵向和坐标轴平行，然后在加波导端口正常仿真即可

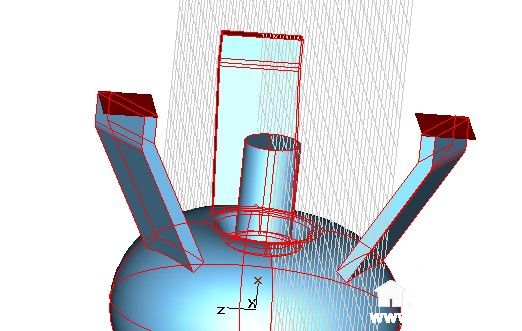

我把大概的图形发上来，你可以参考下

我把模型发给你，你在看看

对啊！我怎么就没想到！真是太感谢00d44 了！

加这样的转换波导，对你的结果几乎是没影响的，因为波导转弯处的过渡能量损耗是非常低的，可以忽略不计的
对于波导口方向不和坐标轴一致的，可以采取这样的方式处理仿真
