免费经典滤波器设计资料filter-solution(破解版）: Filter Solutions9_0.part1.rar

搞射频的应该人手一份，纯免费

本帖最后由 jinlilijin 于 2009-7-11 21:39 编辑

godfather 兄，麻烦你把你在我上传软件上面的，回复删一下，我现在写一下使用说明

刚才不小心使你花了2个金币，我给你评了下分，给你了3个金币，表示愧疚，真对不起

是我不对的哪  看到好东东动作太快了 呵呵

大家真和气啊，社区需要一种难能可贵的氛围，希望以后这里能越来越好

论坛一片和谐啊。支持一个

谢谢楼主，谢谢天下所有好心人。。

Filter Solutioan 简易使用说明
举一个普通5阶10MHz低通滤波器（50欧姆系统）

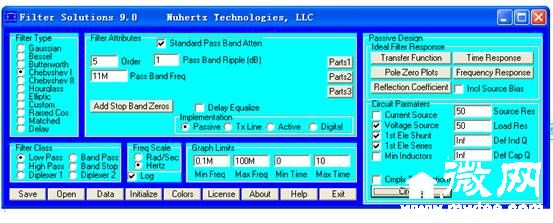

1按下图输入设置

说明:Source Res(源阻抗) Load Res(负载阻抗)
     不同阻抗会使综合出滤波器的电感和电容值不一样

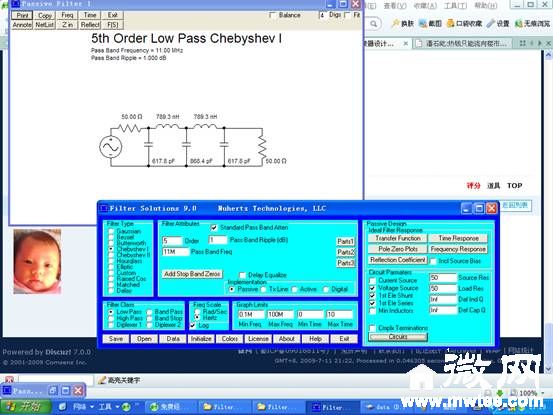

2单击右下角的ciruits

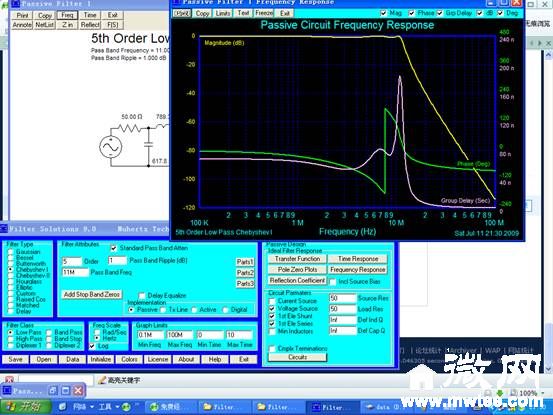

3 单击左上角的Freq按钮


就会显示出你要的结果，

4，你可以单击图中元器件的值，修改，看修改后的效果

其他功能，大家点点就明白了

好东西，。谢谢

没用过，对微波滤波器设计怎么样

谢谢楼主的分享啊。

谢谢楼主分享，支持

谢谢楼主，谢谢天下所有好心人

好东西，。谢谢谢谢楼主分享，支持

好像扣我3毛了{:6_923:}

还是RFSIM99好用

看看,什么好资料, 但愿有用

好东东
谢谢了

人品好啊。。。论坛里面需要这样的气氛！

我感动 我感动我感动我感动我感动我感动我感动我感动我感动我感动我感动

人品好啊。。。论坛里面需要这样的气氛！

人品好啊。。。论坛里面需要这样的气氛！

人品好啊。。。论坛里面需要这样的气氛！

人品好啊。。。论坛里面需要这样的气氛！

看看
{:7_1235:}{:7_1235:}

感谢楼主啦，感谢之至

相当不错哦

谢谢!!!!!!!!

谢了！！！！！！！！！！！！！！！！！！！！！
