请问cst仿真宽频微带天线好使不?: sier_original.rar

我用cst的!T来仿一个三角形的贴片天线,扫描频率是2G~14GHz,结果S11是一堆类似噪声的波纹!用它的!F来仿,结果用了一晚上也没算完!不知如何是好,请大家给点意见~另外怎样设置可以让地面不是无限大?我看张敏例子里也是无限大地面.
附件里是我的模型.

[ 本帖最后由 wwwjjjsss 于 2007-8-6 04:05 PM 编辑 ]

估计是你的软件的问题，用正   办的计算每问题

可我算教程上的例子没有问题.我想是我的模型有问题.我再研究下吧.大家也帮我看看模型吧,有正版软件的帮我仿一下就更好了.不胜感激!:mercy :mercy

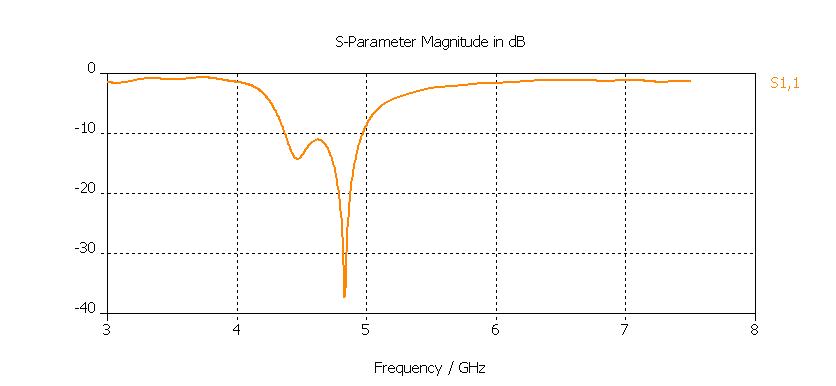

你的模型在4.4GHZ到5.1GHz的S11小于10
用时域求解作扫频，用频域作窄带求解

[ 本帖最后由 jimliu12 于 2007-8-2 03:40 PM 编辑 ]

楼上的图是频域求解得到的吗?我用时域求解得到过相似的图形.但不知时域扫频怎样设置,(我的设置算一天都没完:mercy )请高人给讲解得仔细些~
另外,我的模型没有问题吧~

我使用时域仿真的曲线，用TD表示
频域仿真的曲线，用FD表示

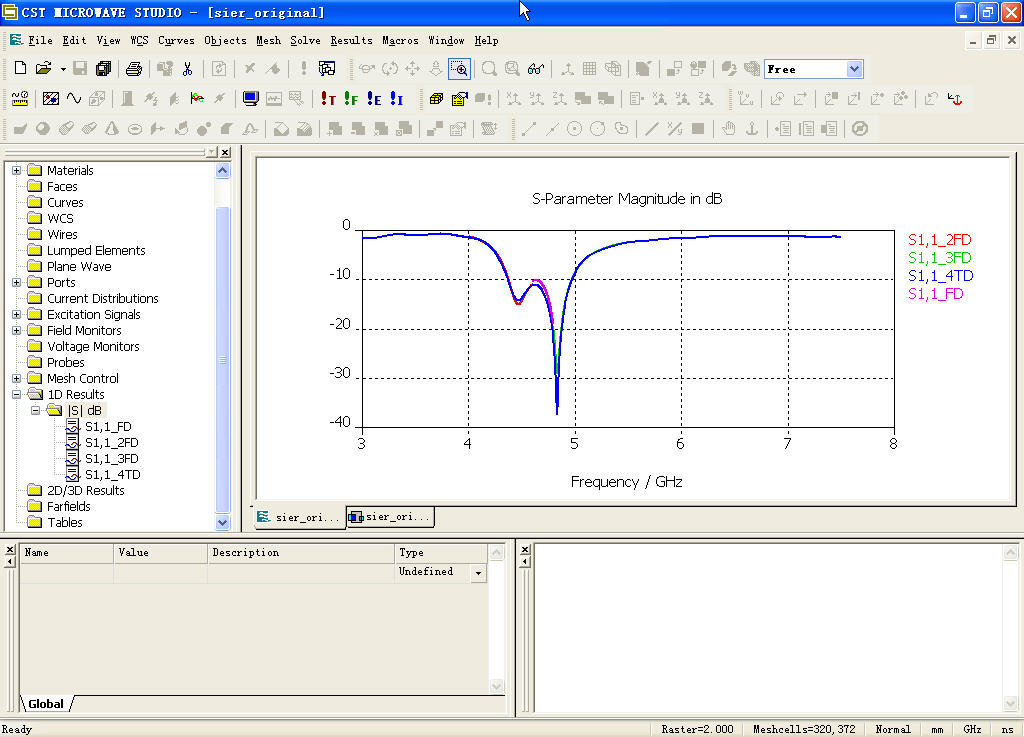

图上有4条曲线，频域分三段来仿真的

附件是文件

感谢jimliu12!真是高手哈!我试试看!

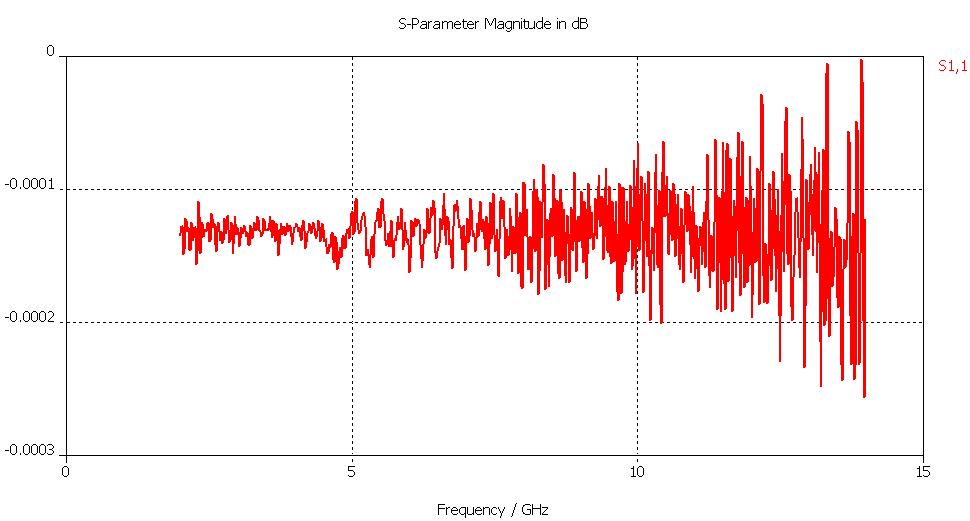

不行啊,我直接拿过6楼的模型来仿,还是不行,得到的是这个图:
难道真的是软件的问题~~~

而且有这个警告:

盗版的还是或多或少存在很多问题呢。

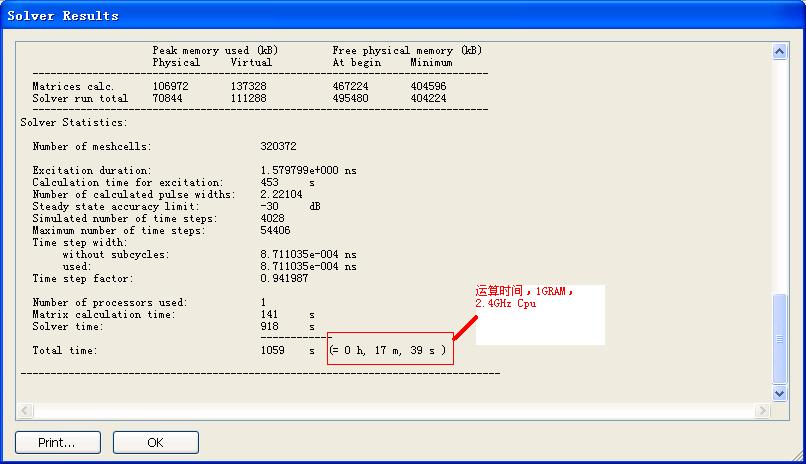

我也做了TD的，结果正确，肯定是你用的盗版问题，花了17分钟，32W网格。

哦,看来是盗版的问题了.感谢liuchaobaby!

确定是盗版问题,也就是破解问题之后,我换上了这个破解,仿真用了几分钟就完事了,结果和楼上几位大人差不多,很高兴:happy
再次感谢帮助我的两位大哥,谢谢!
