新手仿真书上交指滤波器实例遇到的问题。请达人指点啊。。: 1.rar

本帖最后由 richu22 于 2009-5-29 19:40 编辑

问题是：
1、仿真出来的带内纹波太大，和书上有出入。
2、反射系数（S(1,1))也太大，感觉不对。
3、较远端有几个寄生通带，晕死。（感觉应该没有啊）
通过增加网格密度和自适应网格密度有改善，但还是不符。然后又用了自回溯滤波法，还是不行。
4、还想请教个问题，我用本征模求解为什么不能算S参数？看论坛有人说需要用AR-FILTER，但
它的选项是灰色的，郁闷。。。
因为是新手，不知道哪个地方设置有错误。很多概念差些。请高手指点啊。。
还有个菜鸟问题。我现在做的相当于是验证。如果自己设计滤波器，我怎么能
确定是软件仿真带来的纹波，还是我设计上带来的呢？

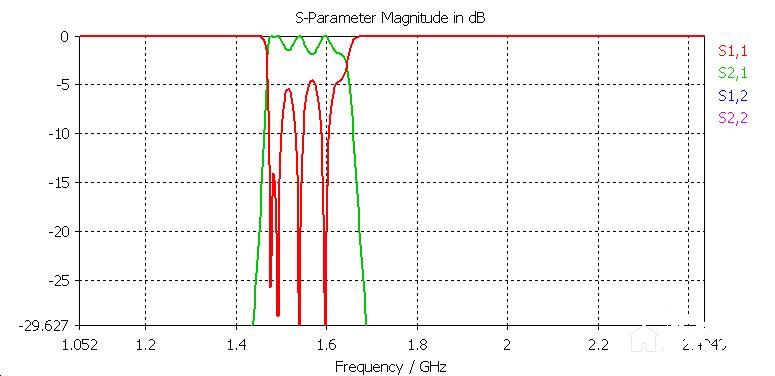

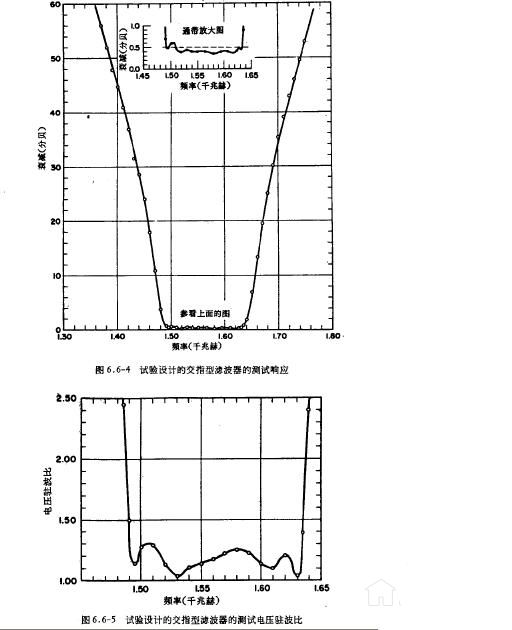

问题如图1所示。图2是（甘本祓、吴万春《现代微波滤波器的结构与设计》）中的例子实测图。
附件是仿真模型。请高手达人指点下啊，困惑中。。。。
谢谢先了啊。

调一下缝隙和抽头的位置

书上的例子不是抽头形式的，是直接耦合输出的那种。
感觉像是模型画的不对，但核对了几遍没找到错误。
而且结果中端口的特性阻抗是32欧，觉得应该是50欧的啊。郁闷。。
望大虾指点啊。

自己顶啊。

你输入/输出同轴端口的内外导体比不对，如果介电常数为2.2，那么比值应该为3.4左右。

万分感谢楼上达人。就是端口有问题。
不过确实没太理解“内外导体”的含义。是指内外半径还是介电常数？
我把外导体设置成为空气腔，仿真曲线和实例吻合的很好了。
ps:我本来的输入输出端口想做成SMA接头的。

再次感谢楼上的。。：）
