谁能指点下一分二功分器，帮优化下，为什么我优化都达不到理想: gf21_prj.rar

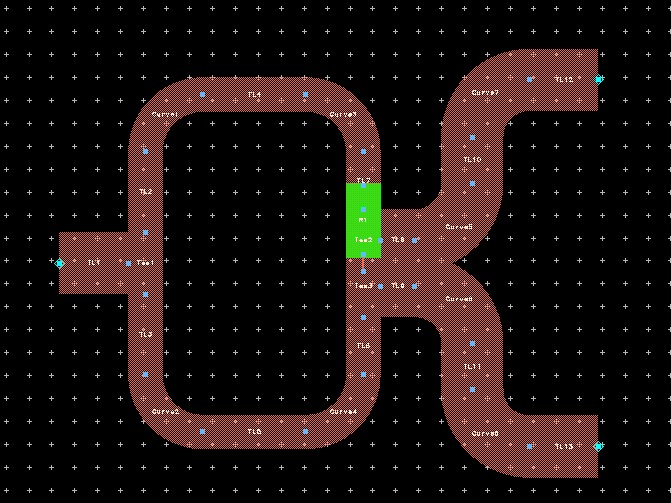

模型都是按照实验教材改的，频率范围3.0到3.4G,下面是生成的版图为什么他们都粘在一起了？
希望哪位能指点下或者优化下。我不知道错在哪里了，谢谢，源文件在附件！

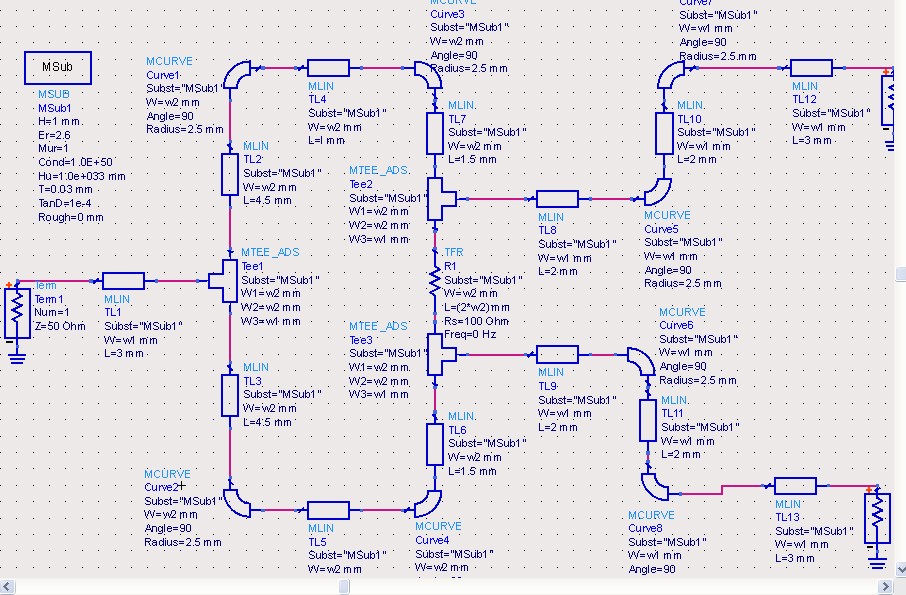

要按照实际功分器的样子把四分之波长臂的长度设置好，要考虑中间电阻的长度，你这里L=2*W2，很明显是不对嘛

你好！那该怎样设置呢？谢谢你的解答？

你这个看起来就明显不对称，效果肯定好不到哪里去了
你要注意中间那个“环”，所有“环”左边传输线长度应该等于“环”右边传输线长度加上你的电阻的长度
