由ads原理图直接生成版图很乱，怎么解决这个问题啊？是生成前就需要对原理图进行布局还是生成版图后手工调整呢？帮一下小弟，小弟正在赶论文，谢谢了！

你可以发上来看看
我以前也有过这种问题，不过我是在MWO里面出现的，是方向问题
就不知道你的是不是了

版图是根据原理图生成的，一般的电阻电容如果没封装，在版图中表示为一个小方块，所以，在生成版图之前要关掉这些集总元件及接地，

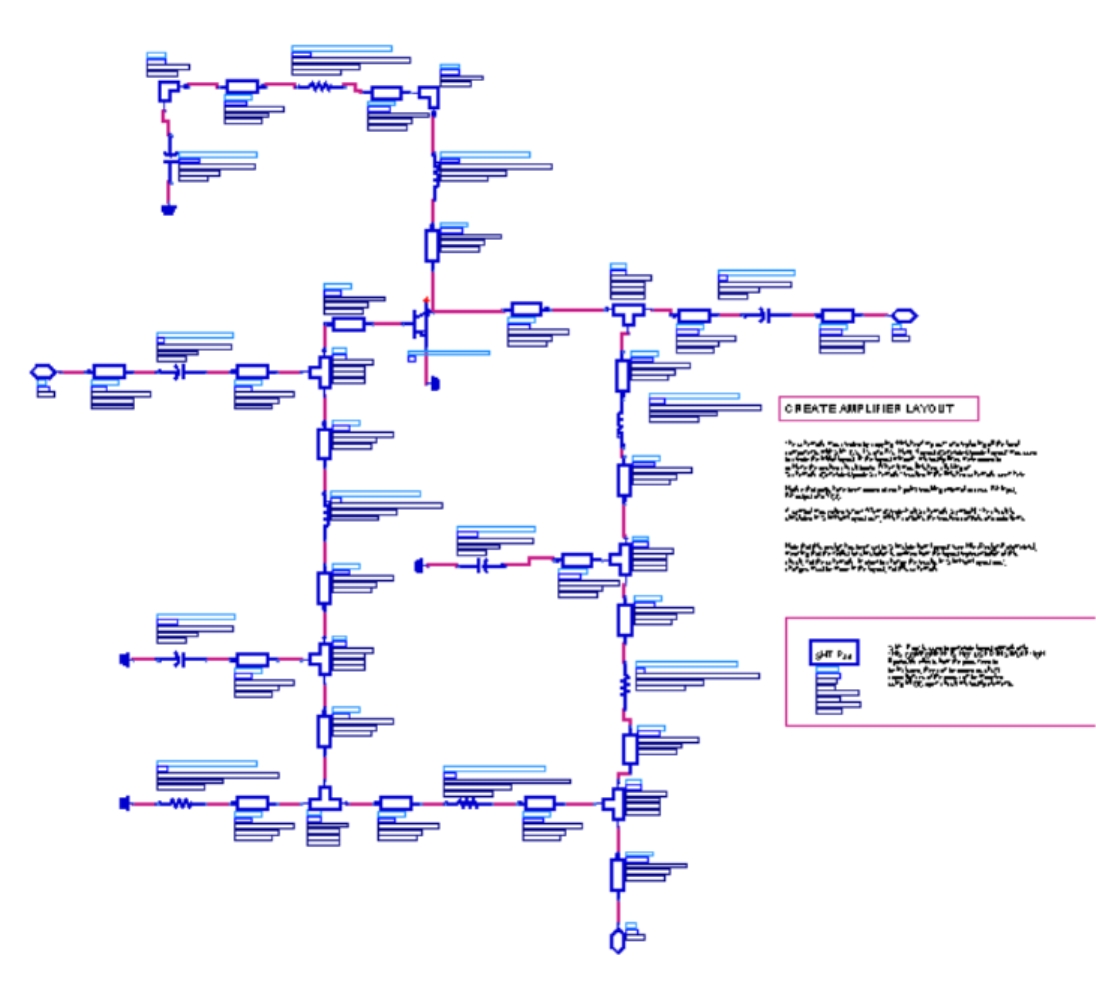

我现在把图发上来，下面一张是原理图，集总元件都是封装模型。图形有点大看不清楚，不好意思。

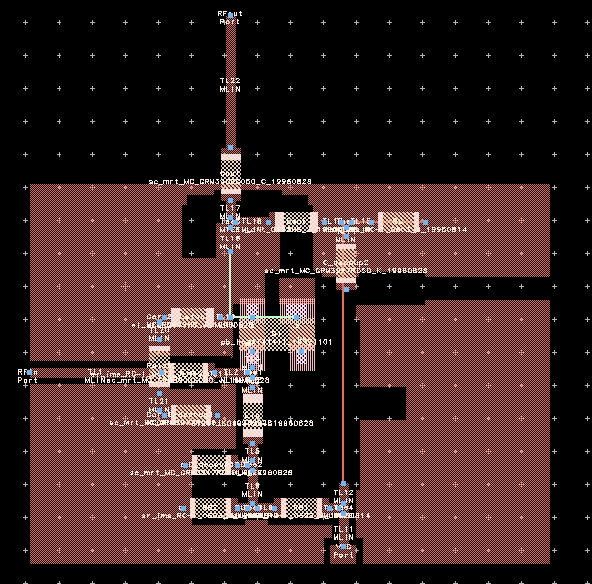

下一张是直接自动生成的版图，没有修改

是不是要手工修改一下啊？谢谢了！:30bb

知道的大哥们和我说一下，谢谢了！

由ads原理图直接生成版图比较乱，怎么解决这个问题啊？是不是生成版图后需要手工调整进行合理布局，来减少电磁干扰呢？这个版图是不是就是PCB版图呢？
谢谢了

反对反对反反复复大方规范各方噶法国法:11bb

你那个图是 ADS2006 中的一个例子吧？

恩 不知道这个例子的版图是怎么设计的，我没弄出来。
你知道吗

帮我看看怎么设置才能生成的比较好！

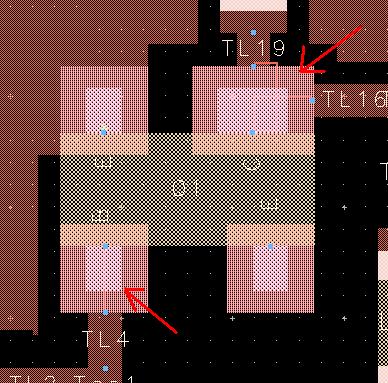

例子的版图是手工调整过的，你仔细看下例子中版图中AT41411的栅极和漏极上有几根红线，那就是手工调整后的痕迹，如果是自动生成的，是不应该有那几根红线的，红线表示的是电连接，自动layout的时候是连在一起的，所以版图就混乱了，如果要修改的话TL4要加长到管脚的根部，TL16、TL19和管角间要加T型节，而且TL16、TL19也要加长，可以用Insert>Measure测量需要加长多少


[ 本帖最后由 xsda 于 2009-2-24 10:37 编辑 ]

看来用ADS设计PCB版图很有难度啊！

不知道ADS原理图可以导入AD6.7里面不

我也想在ads中处理PCB的版图，还有直流偏置的问题，没有资料呀，谁能奉献一点书籍

资料不好找，ADS设计PCB版图不太好弄，有个boardstation软件比较好

我也在找这方面的资料，期待高手出现

你想过用protel进行设计pcb版图没有

一般都要经过手工调动啦，而且大部分情况要动很多
