内置pcb板屏蔽机箱的SE计算仿真.rar

做一壳体屏蔽仿真，想练习练习平面波极化角随频率变化的关系，
想知道这个极化角是不是也得设置成变量啊，具体怎么设置？
或者是不是有别的方法，再创造Report时，将此极化角显示于某个坐标轴上！

把极化角直接设成变量，这样在结果里就能让极化角显示在坐标轴上了。具体做法：激励选择为平面波，出现平面波对话框，在里面把极化角设置为一个变量名，然后给该变量赋初值就可以了，你可以试一下。。。

caslin2008:

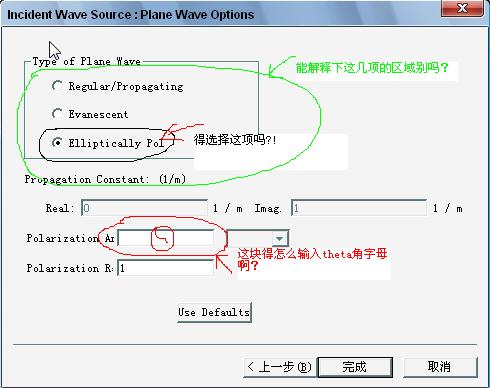

       能帮我解释下，附件图片里的疑问吗？

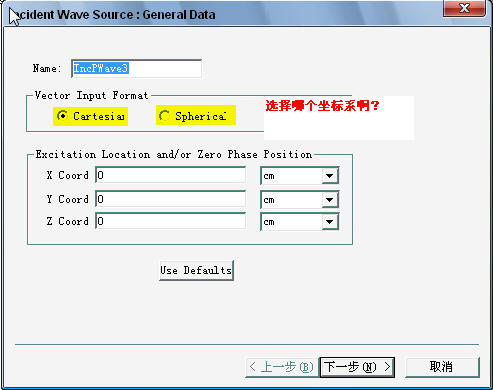

该选择哪个坐标系啊？：9de ：9de

虽然我没有用过场计算器，但是我个人认为你所问的选项其实和你做的东西有关
前面一个图就要你选择你所建的平面波是矩形还椭圆行，你画的什么图形就选什么图形
下面选择坐标系，我觉得没有多大关系

我想2楼的解释就已经说的差不多了，你问的输入theta角，只要给它一个初值应该就可以了

我的是个矩形腔了，上面开个长方形狭缝！
那针对图1 ：应该选择矩形平面波了，是吗？

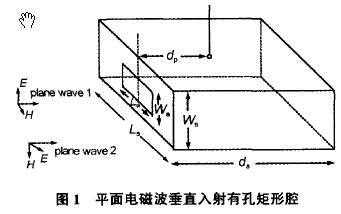

下面我附加两个图片，也是我按照来做的文献！

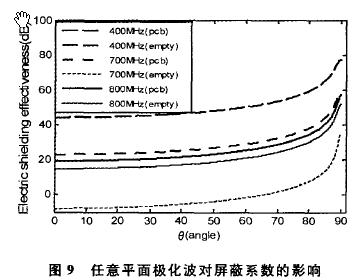

注意：附件图片2，作者给出的是一个SE VS theta的连续变化关系！
我想实现的也是这种情况，也就是得把theta想办法设成变量，然后对该变量施加范围，对吧！
或者不像我这没做，有没有比的什么办法呢？
用直角坐标我没有做出相似的效果，用球坐标能出现点结果，但也不对！应该是设置的问题！
所以我的问题的最终就是：如何实现theta的变量化？
不知道我这次说的清楚没有？哈哈！版主费心了，帮我看看吧！

如果不介意的话，你可以把你做的模型传上来大家一起看看

好的，昨天去牙科医院了，要花掉700元啊，心疼啊！哈哈，不扯蛋了！

下面是我的HFSS文件，版主帮看看吧！一起研究研究！

整个工程还没有做完，pcb还未加入呢！

如果要模拟pcb放入腔内，应该选择什么材质？又该指定什么边界呢？

我做模拟的时候pcb都选用pec材料

还有就是你的模型边界有错误
按照所做的模型指定不同的边界
如果对设置边界不是很清楚，你可以参考full book翻译版本，里面有对边界和激励的具体说明
然后再按照自己的情况重新设置一下

论坛上也有很多天线的实例和讲解，你可以搜索一下和自己相关的信息，看别人怎么做的，然后理解了之后修改一下就是自己的了

谢谢回复，你说的资料我会去找！

目前，很想快点做出极化角VS频率的关系！
版主，基本模型不变，能否重新改我的边界设置（按你的理解！）等等。。
帮我做做这个曲线呢？
在论坛上查资料，也很费时间的啊！

版主：空气盒子要设成离激励源1/4波长，这个波长的设置是根据点频频率还是扫频频率啊？
若是扫频，是根据频宽的最小频率还是最大频率来算的啊？我在论坛上也问过，众说纷纭！

我这几天工作比较忙，不是很空，如果要做的话还要过几天才有时间呢
真是不好意思啊，过几天我帮你看看

再问一下，你做的东西有材料吗？有说明书等其他东西吗？整个传上来吧

外壳材料用铝，pcb的还没想好；
没有说明书，我们实验室，我做的课题，以前没人做过!
摸索中。。。。

16楼的问题，版主是怎么理解的啊？

最近太忙没怎么上网，很抱歉！
我觉得你的边界设置的有问题，应该改一下，具体我也不太清楚，我主要对天线比较熟悉。。。

按中心频率计算即可，如果频带比较宽，要分段进行仿真，相应的波长对应分段后的中心频率

我还没有接触过场计算器，楼上的能不能针对7楼的要求，把3，4楼贴的设置一下
呵呵
:30bb

该三个选项分别是不同类型的波，比如第一个选项就是默认的一般激励波，第二个选项指的是凋落波，需要输入传播常数，选第三个就是指椭圆极化波，需要输入极化角，极化轴比等参数，你可以根据自己的需要来选定。这些都是我个人看法，如有不对，请批评指正！这些波的表达式在电磁场书上有，可以看看
至于在极化角处输入变量，如果你选定极化角为变量，就在极化角框处直接填入变量名theta即可成为变量

好的，过几天忙完手头的工作我看看

谢谢关注，等待中。。。。
：9de ：9de

新年好啊，各位！
继续关注。。。。

怎么标题变成已解决了呢？
还没有结果啊！

都太厉害了，顶一个，支持啊:27bb :27bb :27bb :27bb :27bb :27bb
