帮忙设计一个使用ne32584的LNA放大器: N32584CC.rar

用RFSim99设计了几个都不满意，:25bb 哪位大侠可以帮忙设计一下，不胜感激。:29bb
要求如下：500-800M频段，输入输出阻抗75欧。
已经有基础电路，就是算不好阻抗匹配和带通滤波。：4de

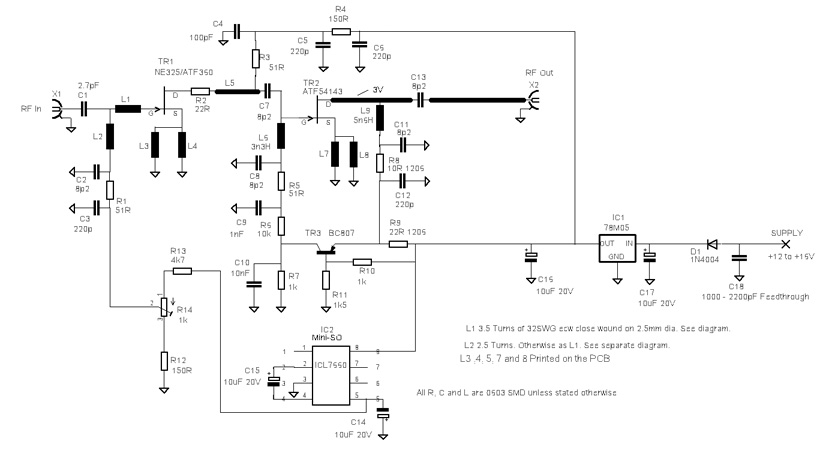

以下附上电路图和s2p文件：

ne32584c:31bb

[ 本帖最后由 adee 于 2008-12-26 15:38 编辑 ]

如果有问题可以交流，如果帮忙设计，恐怕有点…………

有什么问题拿出来大家交流么，为什么一定要让别人替你做呢，这样有什么收获呢

这样比较直接，但丧失了交流的意义

你这个电路级间和第二级输出基本上没有匹配电路，基本上就没法算啊。
另外你要先搞清楚自己要设计什么样类型的放大器，低噪声？小信号？才能决定用什么类型的匹配电路。
你这个电路计算出来的好像是50欧姆的匹配嘛。
最后，你说的ne32584是不是已经停产了?其实这个频段的放大管很多。

32584在低频不好匹配，很难稳定，这个段你用ATF54143就好了，爱华歌有现成的版图提供

刚提到的ATF54143我用过，我用的频段225～512MHz，基本上UHF都ok，它的网站上就好多现成的设计电路，而且讲的很好，不用自己费太大力气，注意好稳定，不要自激就好，噪声系数0.4dB没问题，o了，good luck

谢谢，ATF54143也有，爱华歌是什么东西？是ATF54143的厂家吧？

可以用ADS做下看哈!
可以自动匹配.然后结合给出的值自己学习下哈,这样才深刻哈@

深奥基本天书
要学的东西好多啊
