CST可以计算2D模型吗?: 2dmode.rar

我想在CST中计算2D模型,我把一个边设为0后,就无法mesh了,在CST中要如何建2D模型?
是不是CST根本就不能建2D模型??
模型:



[ 本帖最后由 wzy581 于 2008-6-26 10:43 AM 编辑 ]

你所说的2D 模型是不是指零厚度物体，cst支持0厚度物体建模，首先你必须是个物体才可以剖分网格的，这个物体的厚度是可以是0，也就是我们所说的面了，他不像hfss，建立一个面，设置边界条件就可以模拟金属等特性

我把物体的厚度设为零之后:

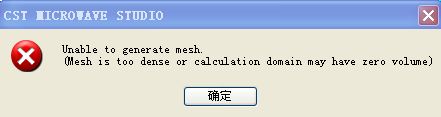

mesh时出现下面的窗口

发模型上来，看看

在CST中
我画的平面图
Mode 如下:

发模型文件上来，不是图片三~，否则我怎么帮你打开看看哈

我的mode文件为2dmode.mod:
除了不能 mesh外,我也知道怎么在一条边上加端口
我想在a1处加激励,
a2处收:

模型文件:

你 的模型本身有问题，其中你的基板的厚度都是0，和实际不符，另外对于馈电处的带线不建议使用0厚度，否则端口加上可能会有问题，可以先建立非0厚度的馈电线，然后在展平为0厚度继续仿真进行对比

虽然场和结构在Z方向是均匀的，但不一定2D建模，你可以垂直z轴作两个面设为PHC边界构成3D模型来模拟平板波导中的TEM波。

都是强人哦，:27bb

不管怎么样,感谢大家的帮忙,感谢 00d44
感谢  EMK,感谢所有热心的阿哥阿姐们.
我感觉 是不知道该用什么端口来激励

z主要是对你的结构不太了解，所以不太了解如何实现你的功能，不知道方便介绍下具体的结构形式是什么样的

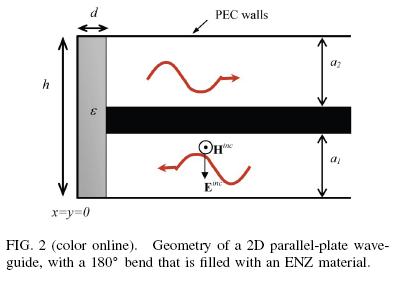

如上图，图为一个2D的平行板波导，
a1=a2=2a,
中间黑色的平行金属板假设非常小，使得
h= a1 +a2=2a,
宽度为d的介质材料也很小，使得
d=0.1a,
宽度为d的介质材料的epsilon很小，在这里假设
其介电常数epsilon=0.1;
这就是其结构，总结如下：
上下左三边为金属板，最左边有一个宽度为d的介质材料，中间（黑色的)也为一块金属板，把这个腔体分成上下两半。白色部分为空气、
激励如下，在a1边用一个TM波去激励，电磁波传到最左边的介质材料后会向上跑，然后又反射到a2边，我想把这个过程仿真出来，求出s21参数，
中心频率f=2*C/a,C为光速。
当a为10cm时，f大概为6GHz

感谢EMK的提示，
在3D的情况下确是实现了2D的效果，
再次感谢，
