倒F型三频天线设计讨论:

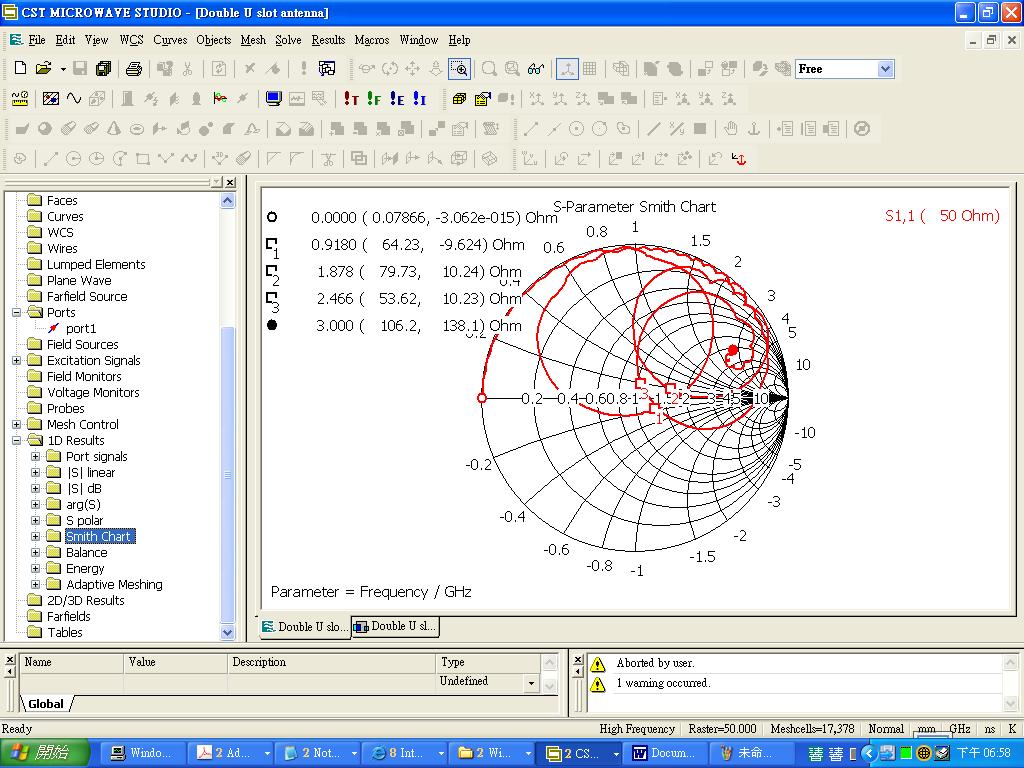

第一个问题：我的阻抗匹配为什么最底是75欧姆？
第二个问题：我的仿真设置的频率监视 的位置 基本没什么变化？ 就像以条直线一样！
第三个问题：我要在什么地方要继续改正？
请高手帮忙解决下这问题 谢谢你们了 有什么是可以加我QQ 707966335讨论 帮我修改
这个是我做的 遇到很多问题 希望那个帮忙解决 非常感谢
这是仿照的论文 大家下来看看 对照我的制作 看下到底出现什么问题 谢谢了
1)能不能改個英文檔名再發上來.
2)有沒有參考資料, 怎麼antenna pattern是其他材料,而不是PEC?
英文？ 你看不到我的？ 我的是CST5.0的 你打的开么？
我用CST2008!!!!!!!!!!!!!!(可以開, 但中文全成了亂碼).
[ 本帖最后由 mfhsu 于 2008-5-7 05:00 PM 编辑 ]
英文挡名 帮忙看看 很急哦 谢谢你们了
这样可以了么？ 还要我怎么？ 我的QQ是707966335 你有QQ 么？ 我加 你 高手
哦这样啊！ 你看的时候那个建模模型那里 的中文 是每个 基本模块！ 我建模成功了的 就是参数仿真的时候不知道怎么回事就是出不了？ 你帮忙看看撒
我用的材料只有1种 铜介质 2.3的介电常数 还有就是中间层是类似空气的介电常数1.07 还有个就是馈电探针PEC
端口我是运用同轴馈电的 但是端口那里我设定的端口面积比较大 我先假设了个同轴外壳上去设定端口然后删除掉的！ 你看下那里有问题哦？
1)English 參數名稱.
2)怎麼你的antenna pattern/ground plane全是e=2.3的介質???
恩 我的都是铜介质 ！ 那要怎么改？ 有变化的？

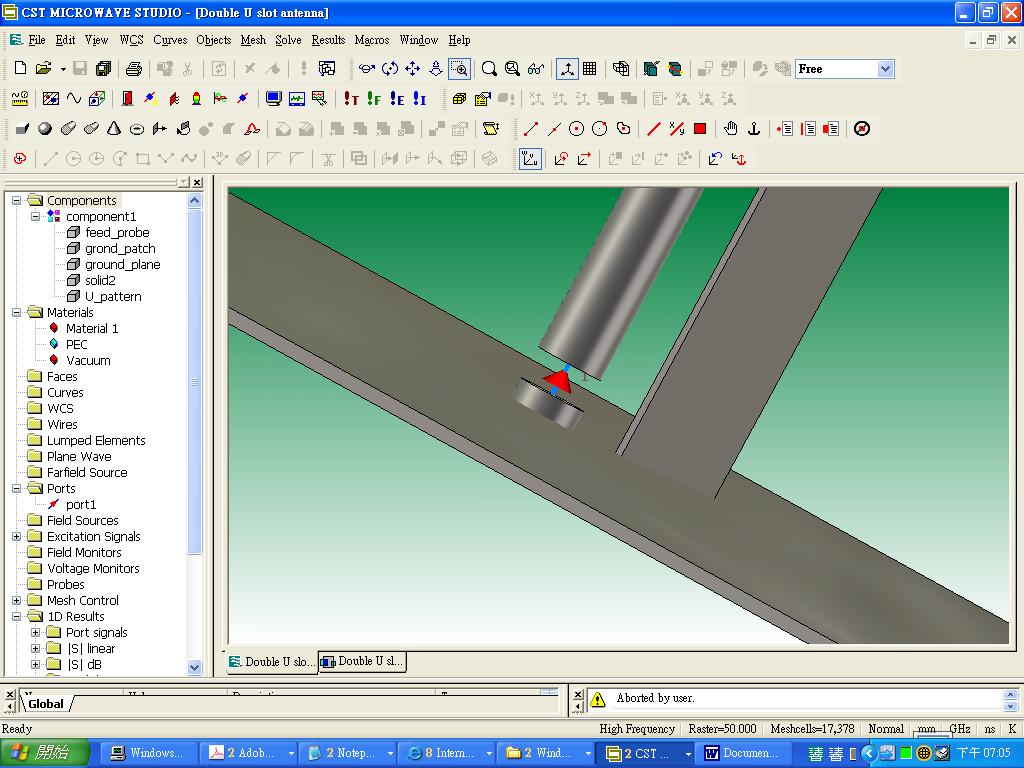

1)因為coaxial feed port 一直顯示（fully filled with metal error), 所以先改成discrete port.

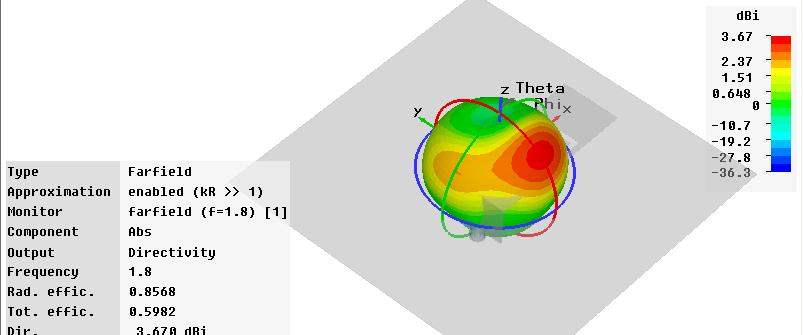

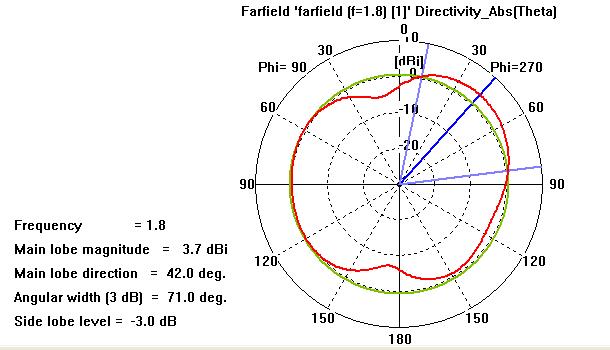

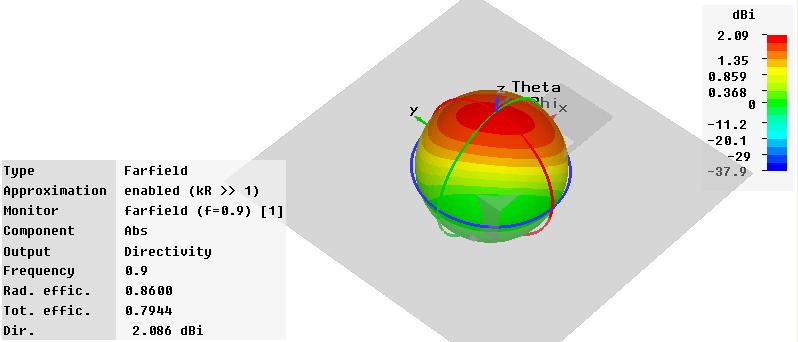

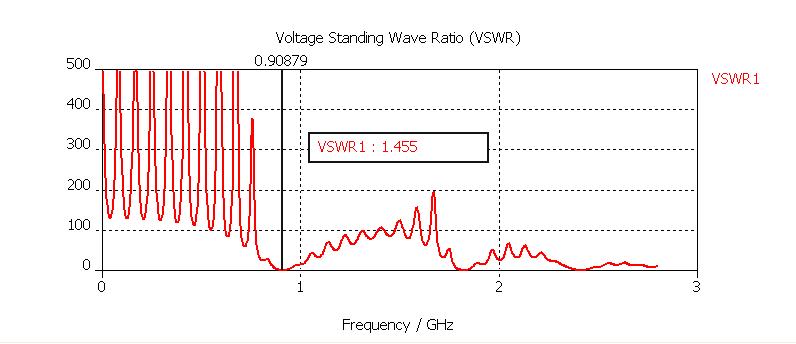

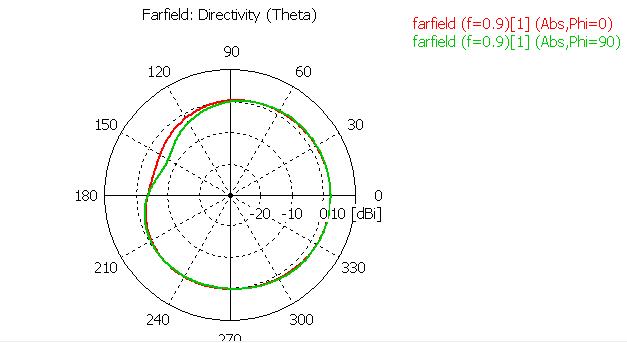

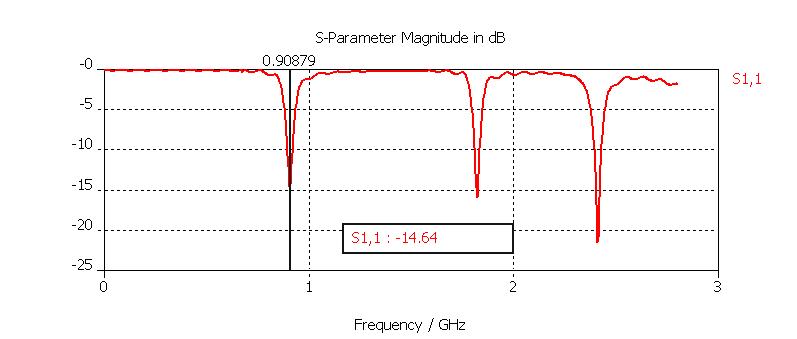

2)結果與文獻符合.

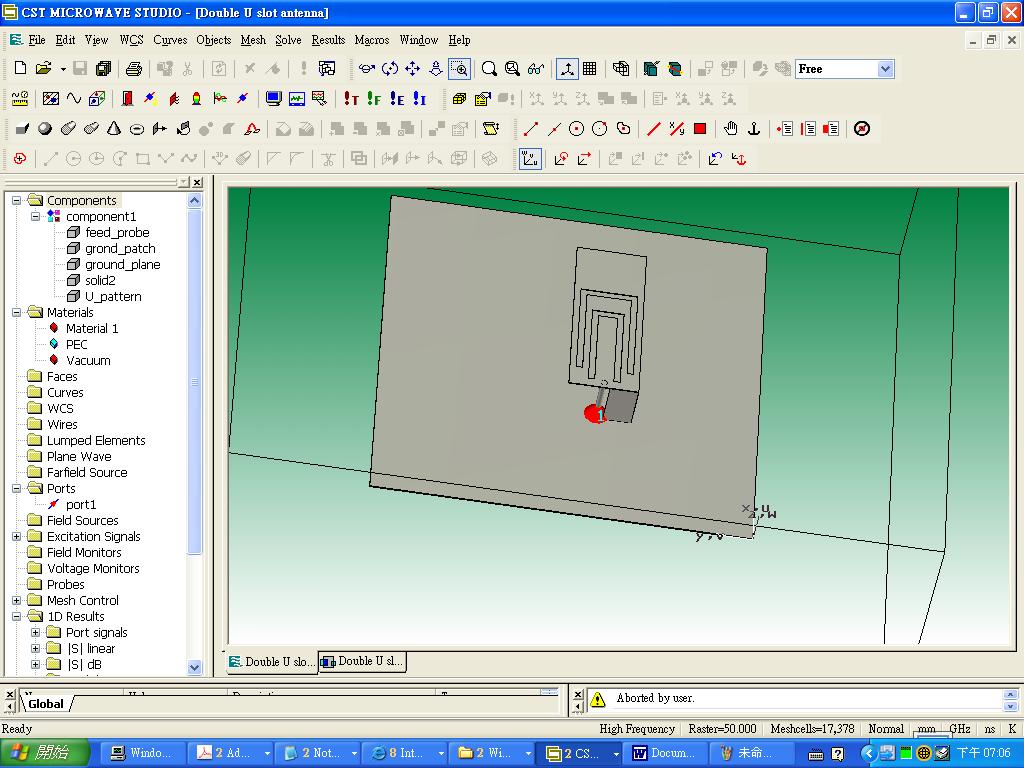

3)參考refercnce, ground plane 改成原使尺寸平面(thk=0.4mm), coaxial feed structure(delete), 其它無更動.
[
本帖最后由 mfhsu 于 2008-5-7 07:18 PM 编辑 ]
不错～，支持

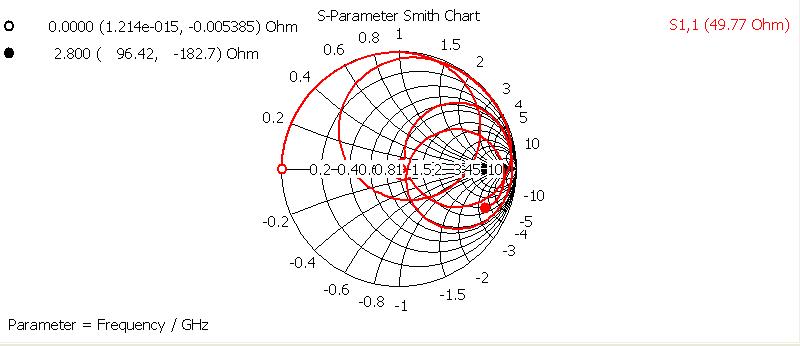

现在给出同轴馈电点结果
50欧姆同轴
现在给出同轴馈电点结果
50欧姆同轴
温馨提示：
微波技术网欢迎您！
酣畅的下载源于无私的奉献
详尽的资料全因你我的支持
献出一点，举手之劳；鼓舞他人，获取更多！
认真发贴提高自已，帮助别人！ 从我做起！
我下了你的看 但是我的打不开 是不是我的要 2008的》
温馨提示：
微波技术网欢迎您！
酣畅的下载源于无私的奉献
详尽的资料全因你我的支持
献出一点，举手之劳；鼓舞他人，获取更多！
认真发贴提高自已，帮助别人！ 从我做起！
我發一個xxx.mod檔 , 是00d44管理員做的(coaxial feed),你看能開否!
打不开 出错误 只能看的到模型 而且 模型是分裂的没完整的
我只能看到这个 我不知道怎么办了 谢谢你们这样帮助我 非常感谢这个论坛和你们
1)灰色(PEC or copper)
2)Ground(120*120*0.4 mm), 並且在coaxial 中心軸開一個洞.

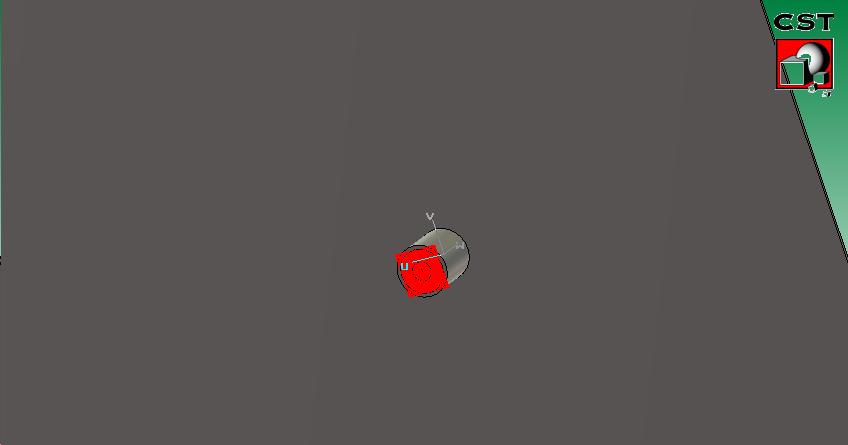

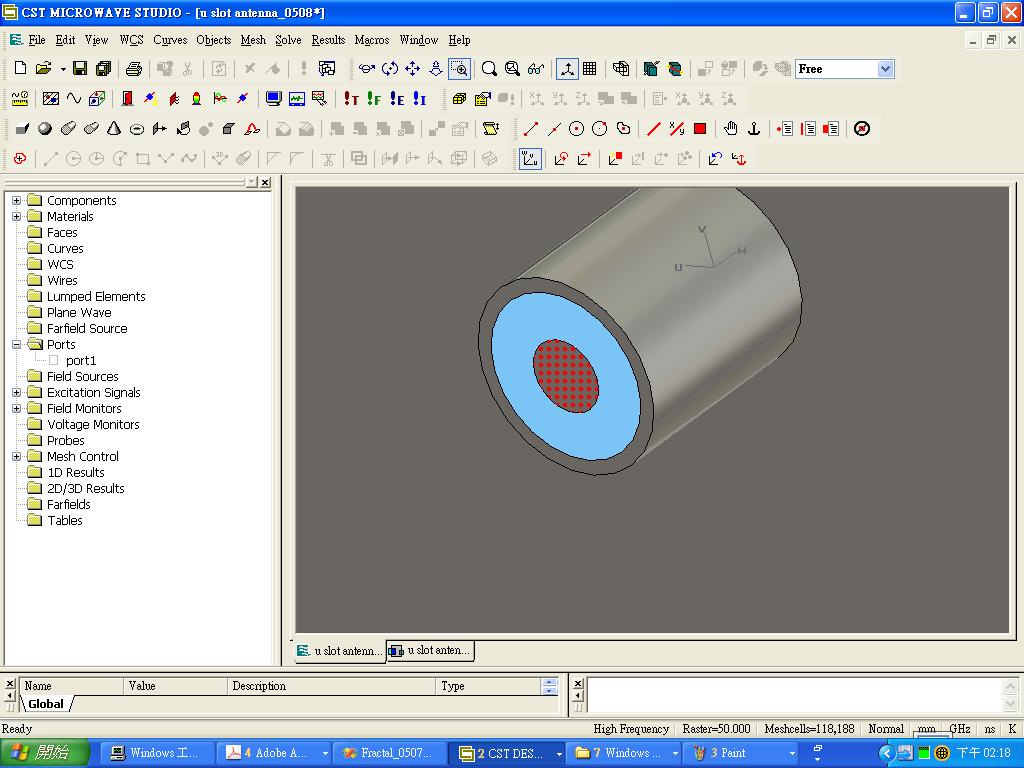

3)port 設置看圖, 只要含蓋coaxial 內外金屬即可.

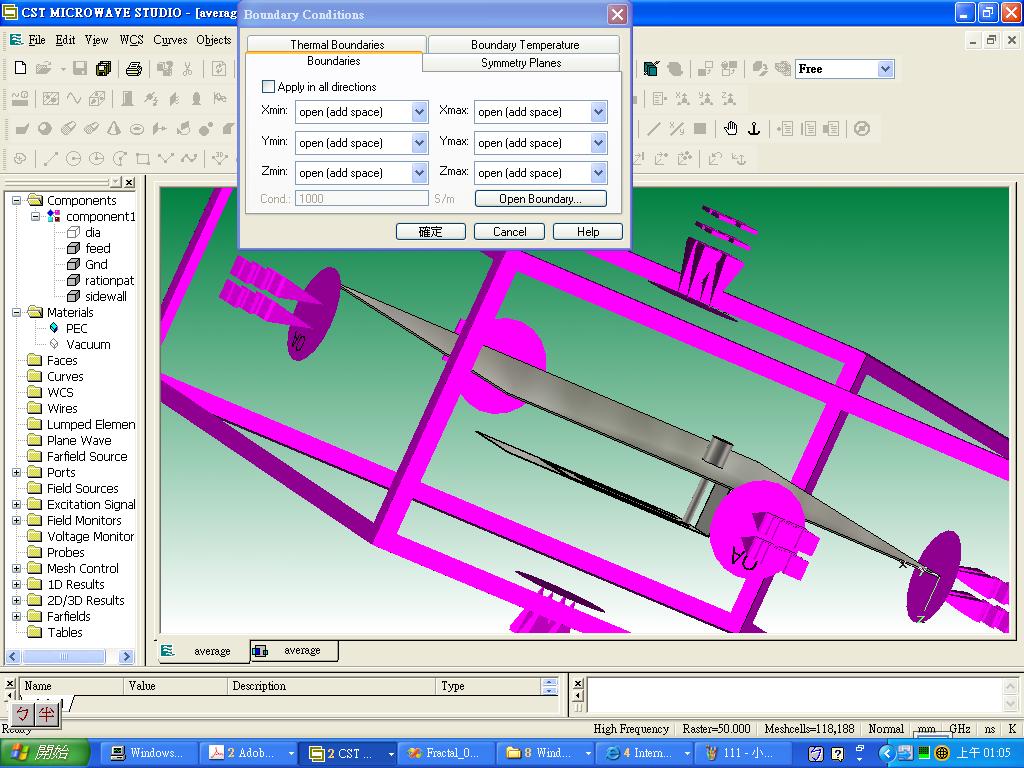

4) boundary（6面都是opern+space)

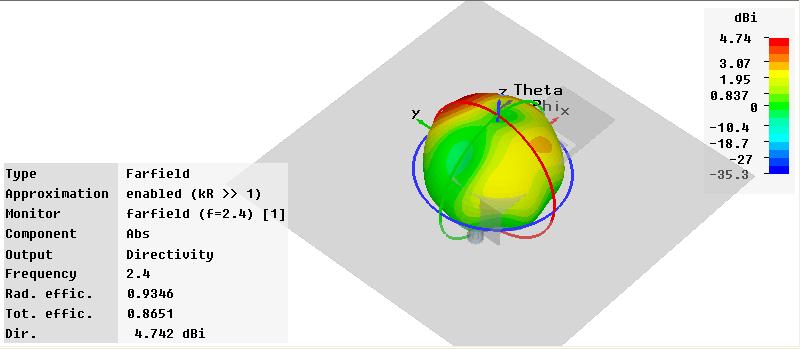

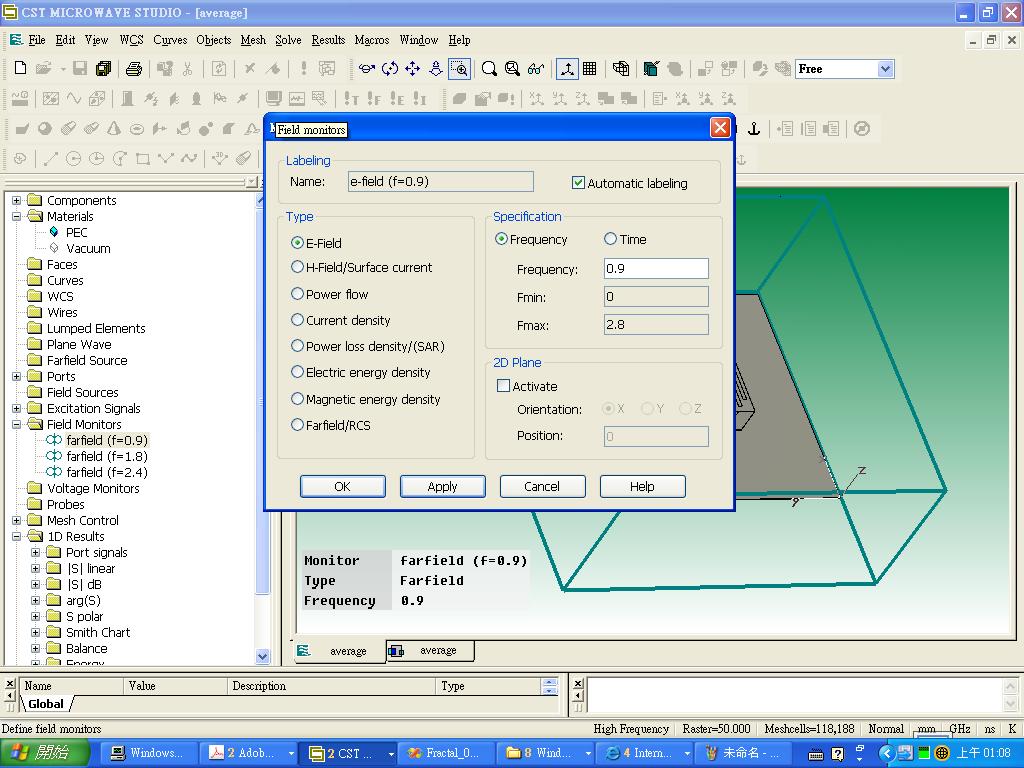

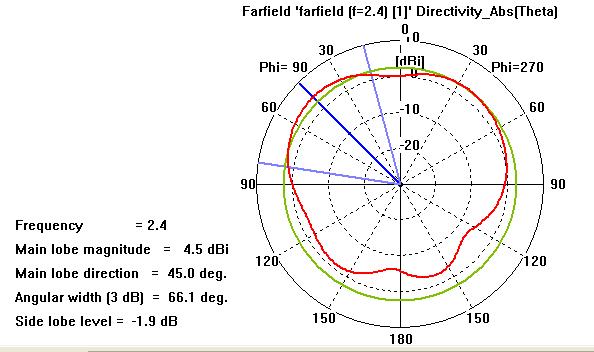

5)field monitor(E field/H-field+surface current/far field)----> frequency設在S11 的notch（~0.9/1.8/2.4GHz)
[
本帖最后由 mfhsu 于 2008-5-8 01:20 AM 编辑 ]

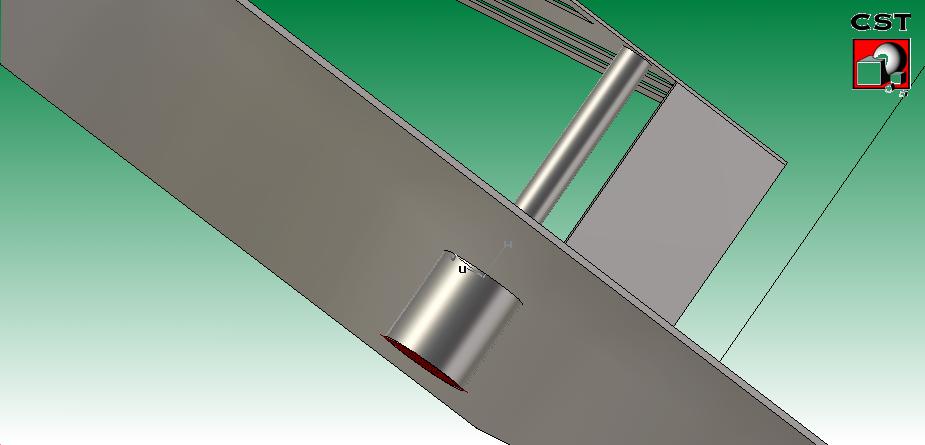

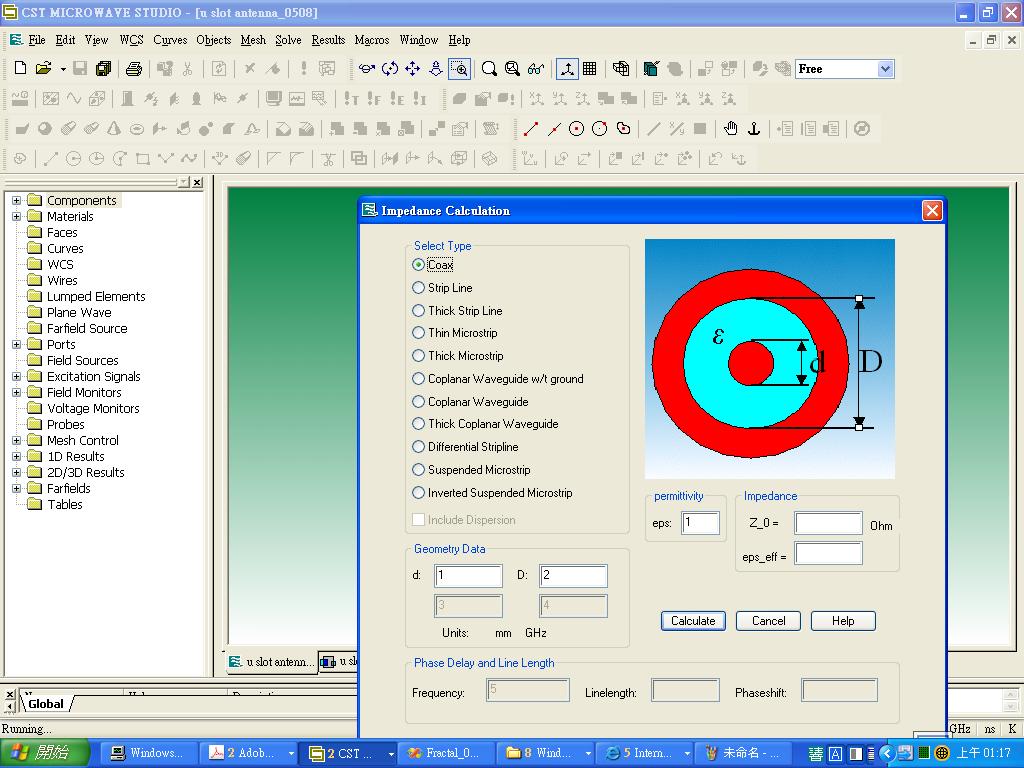

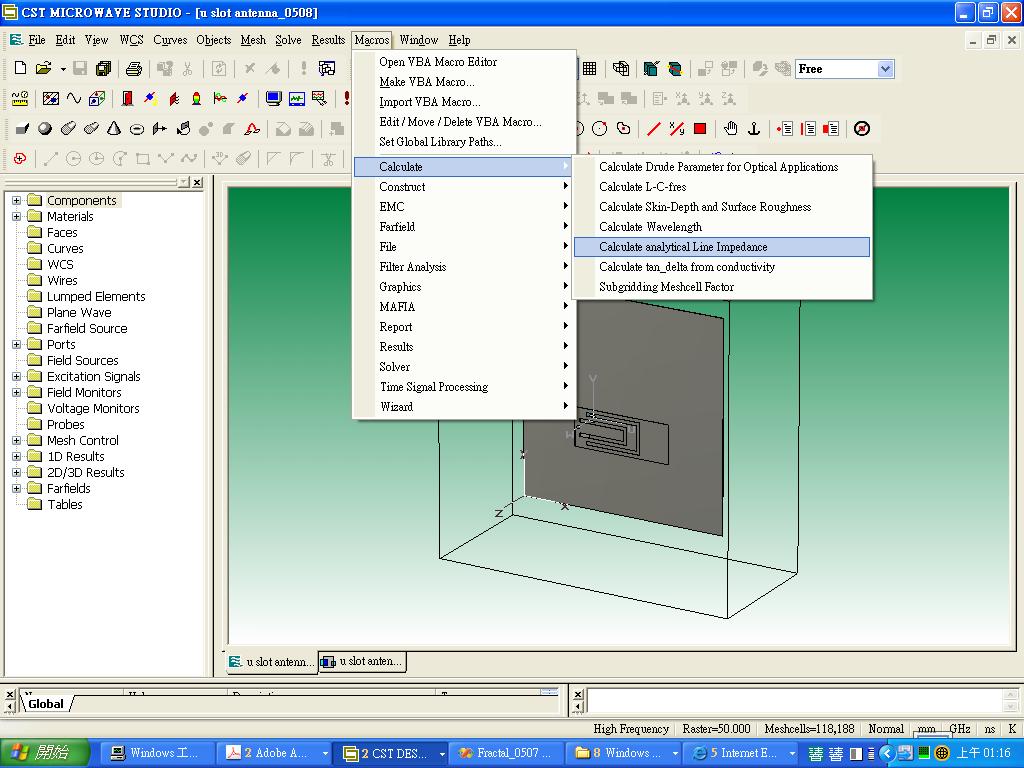

问下你的那个同轴那里的半径是怎么取的？ 你往下到多少？ 就是-多少值？
往下取一段均匀传输波导就可以，这样才能传播TEM波，波导传输需要有一段均匀传输部分，否则场会有畸变，仅此而已
大家有没有关于倒F天线的理论,我想学习以下
老大你在吗？ 去均匀波导是往下加什么？ 还是设置问题呢? 还是 同轴那里的问题？
我这个就是仿真不了 我真不知道怎么回事了！ 他说端口太短了 这个波导端口必须是要有3个网孔长度 这是什么回事？
我更新的 就是这样 真不知道怎么改了5555请求大家帮助
昨天一晚都睡不着 搞不好,555555是不是我太笨了啊 非常感谢大家这样帮助我。:53bb :53bb :53bb :53bb :53bb
也許你已經更改了某些設定(為避開這些問題）, 建議你對coaxial probe/waveguide port ”重劃新的”檢查一下:
1)開個新檔(選spiral antenna那個模板), 劃個簡單的矩形 patch antenna(方形+ground plane+gnd patch+ "Coaxial feed")
2)設waveguid port( 記得Port要含蓋coaxial out conductor---> +2mm)
3)設boundary(open+space)
4)看work or not.
[
本帖最后由 mfhsu 于 2008-5-8 12:22 PM 编辑 ]
我重新设置过了 还是出现端口太短 小于3个网格
我怎么设定端口端的大小 都是不给我仿真 是怎么回事？
我有一个仿真的起 ，出S11和衰减dB的图 但是不出最下面的方向图结果 其中有个警告 不知道是什么?我那里设置错了？
Two Suggestion;
1)只劃coaxial cable , 兩端分別設port1/port2, try.
2)找個CST 自帶含coaxial probe的example, try

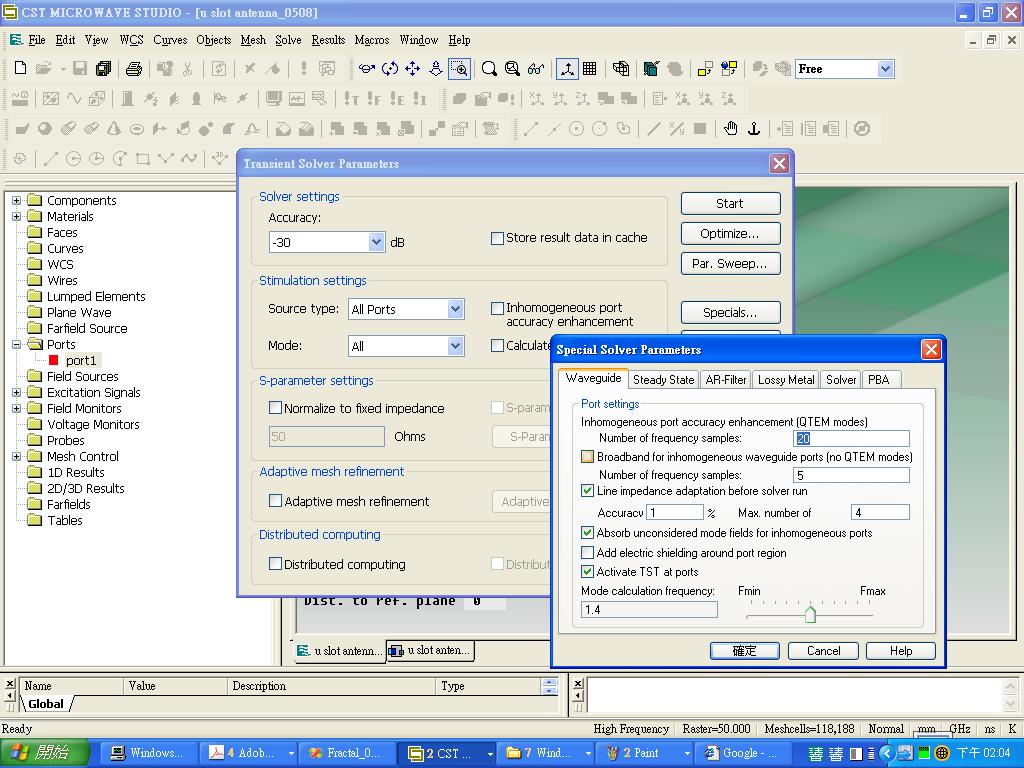

3)check port setting:
Transient solver--->special--->waveguide port;
[ 本帖最后由 mfhsu 于 2008-5-8 02:08 PM 编辑 ]
晚上在帮你看看，你看看仿真其他的试试看，或者只仿真一个波导，看看能不能做
晚上帮你看吧
恩 好的 谢谢你们 我正在研究 正在改进 现在有头目了 谢谢大家了耽误你们时间了 晚上找你们

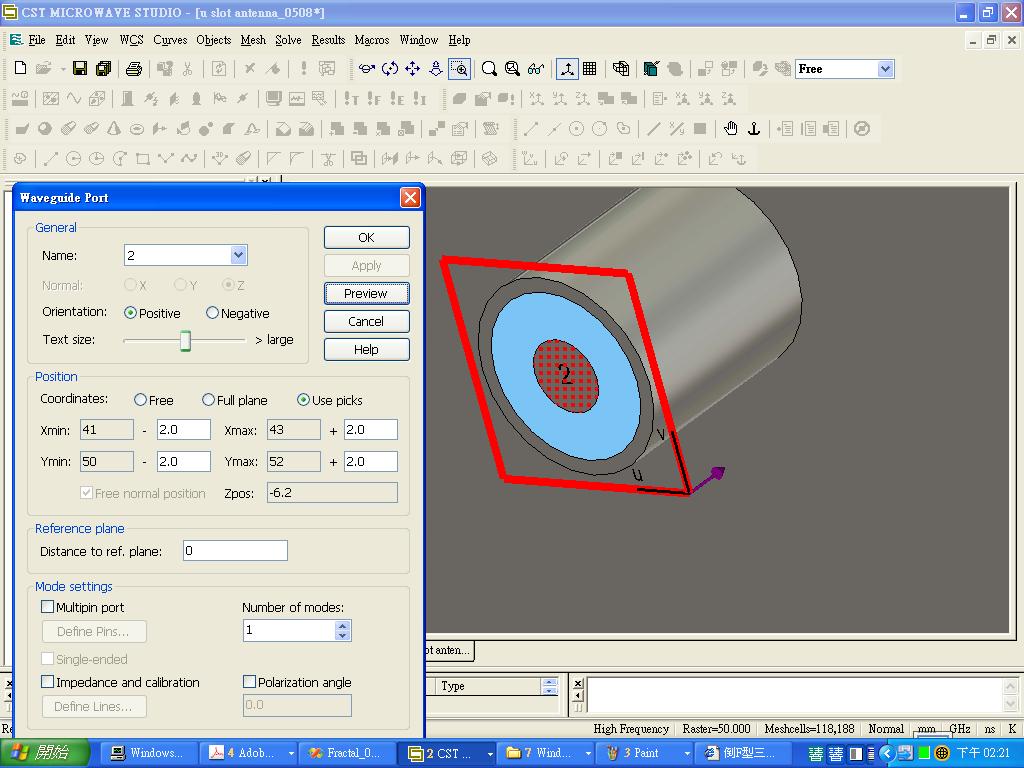

Waveguide port setting:
1)選中軸端面---->按wavegude port-----> 設長寬如圖.
Wavegide port 不行 , 改成discrete port也可以.

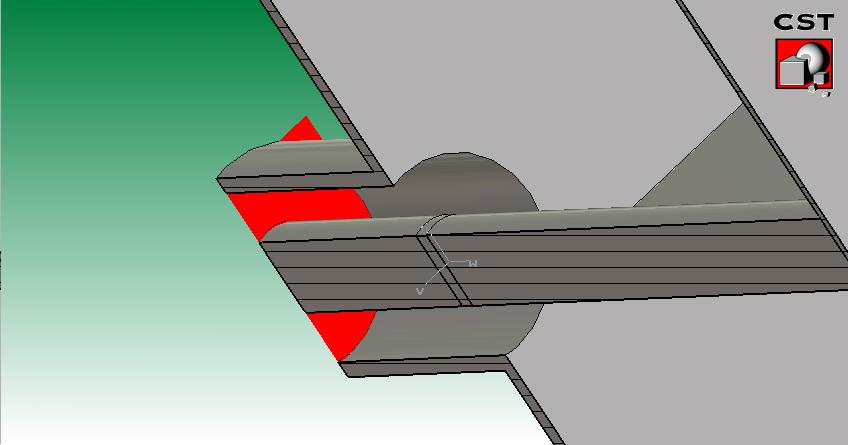

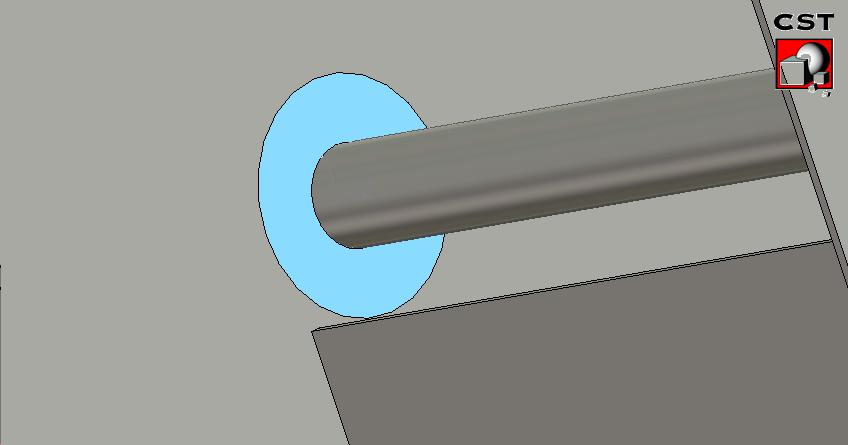

如13樓圖示, 將圓柱截掉1mm, 選下段圓心, 再選上段圓心--->按discret port.
谢谢你们！ 非常感谢 我的问题解决了 微网的气氛好好哦 有问题就帮忙解决
我非常感激 感谢大家这么帮助我！:16bb 为你们鼓掌:16bb :16bb
这是我的结果 可是还是有一定的偏差 还要继续调整 大家看看 有什么建议可以说说
大家讨论讨论
Congratulation !!!
最後查到問題出在哪了嗎?
恭喜，解决了就好
查到了 那个设置OPEN space 有问题 我改了下可以了 （我不在我原来那个模型下做的 我重新建了一个模型做出来的）
但是结果不理想 是不是你们的2008 仿真效果好点？
应该差不多的，这个帖子给你转移到模型区里，呵呵
呵呵 好的 谢谢 管理员的关心哦 哈哈:qqv
