DGS(Defected Ground Structure)结构是在金属地平面上蚀刻周期性或非周期性的各种栅格形状而形成的非理想地平面结构，它是光子带间隙结构(PBG)的一种发展形式，其效应可用LC谐振等效电路来表示。DGS结构可被广泛应用于谐振器、振荡器、滤波器、耦合器、分配/合成网络、天线、功率放大器等中，以实现常规技术无法得到的高性能。
原帖由 00d44 于 2008-5-2 08:50 PM 发表
【发帖际遇】: 00d44买了一个馒头吃, 花了金币3元.
在lTCC工艺上，一般打一些过孔来降低电磁干扰
象在功分器中如果用LTCC工艺可以在中间加一些金属销钉来增加隔离度,应该也是这个原理吧

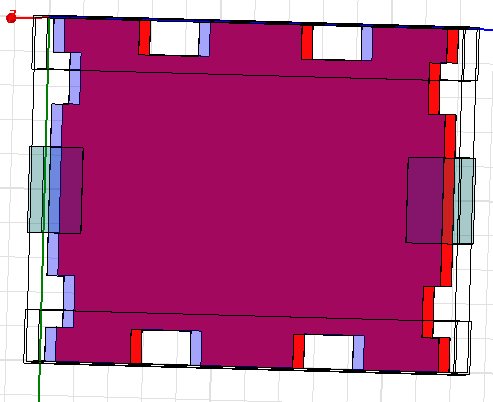

大家帮我看看，有颜色的为上下倆层接地层，这个是不是你们说的DGS?
利用DGS提高射频器件性能..doc (59.5 KB)
