請問那裡有問題: cst.doc

這裡設了沒??

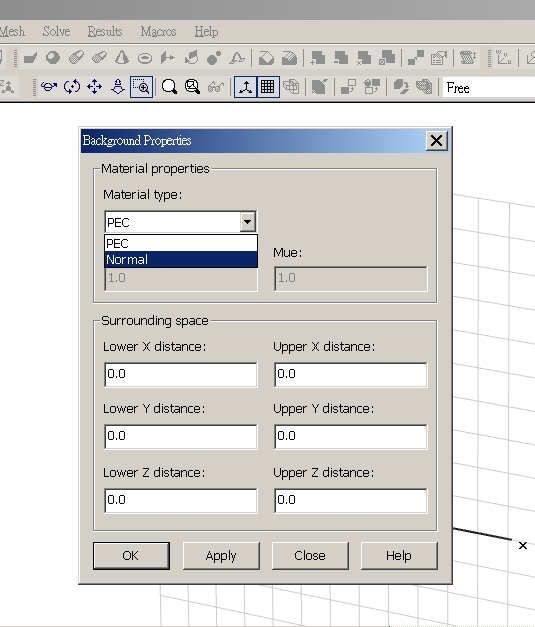

Solve -> Background Material....

設定了normal,但s11看起來有問題,我是仿真兩根導線,一根為訊號線,一根為ground,但結果總是不對,煩請幫忙看是那設錯了,謝謝.

Surrounding space 底下的 L/U X,L/U Y,L/U Z..需要設置一段空間,否則你的導線是和傳導壁相連的..
又如果只是單純的仿真兩根導線,一根為訊號線,一根為ground,Surrounding space 底下的 L/U X,L/U Y,L/U Z..設置一段空間後設邊界為open ,或磁壁也可..

按照你的指示去做就可以了,謝謝

foxman大哥真是热心啊！以后要多多指教哈！
