圆盘单极超宽带天线特性研究.rar

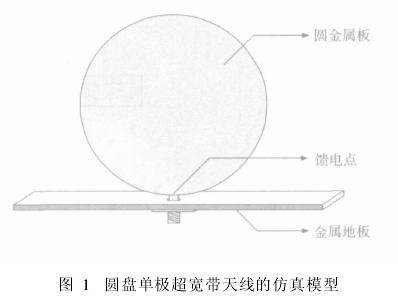

这个建模的时侯 有同轴线，可是文献上没有写 哪位知道该怎么做
谢谢

文献在附件里了 谢谢

[ 本帖最后由 wxh 于 2008-4-30 09:36 PM 编辑 ]

这是一个底馈或者称为背馈结构，同轴馈电有内外两个导体，内导体与天线相连，外导体与接地相连（针对本结构），内导体也就是我们常说的探针，探针的粗细看你使用的是什么尺寸的，标准的SMA接头是50欧姆的，还有其他的，工程上常用的是50欧姆的，在这里要看你的文献给点尺寸是什么，根据材料，以及工作频段等可以确定相应的其他参量，如内外半径之类的，这个在cst宏里有个这样的计算工具你查看一下就知道了，如果什么都不知道，那就建立一个50欧姆的sma就可以了，内外尺寸自己选吧～～，作为仿真是可以的啦

50欧姆的sma模型的怎么建立

谢谢 说的很详细

一般，我们都把中间的介质用空气代替，你可以算一下内外半径

知道了 谢谢 非常感谢你的解答

【发帖际遇】: 00d44坐公车的时候被小贼偷了一部NOKIA 8800手机, 损失金币10元.

没关系，以后有问题直接在论坛发贴就可以了，知道的话，一定为你解答～

【发帖际遇】: icekissfire开车的时候, 一张纸条飞进驾驶舱, 才发现原来是支票金币165元.

请问怎么算50欧姆阻抗，我下的Txline只能算微带线，以前好像ART210B可以算截面是圆柱，圆锥等的50欧姆特性阻抗，现在网上好像没的下。另问下吸收衰减需要按照50欧姆来算吗？谢谢！

cst宏工具里有这个软件，你可以看看
