HFSS微带对数周期天线设计求助: LPA_new600to6GHz_50ohm2.65_tau0.87sigma0.008_ze65ohm.hfss

本帖最后由 197595416 于 2019-2-20 18:55 编辑

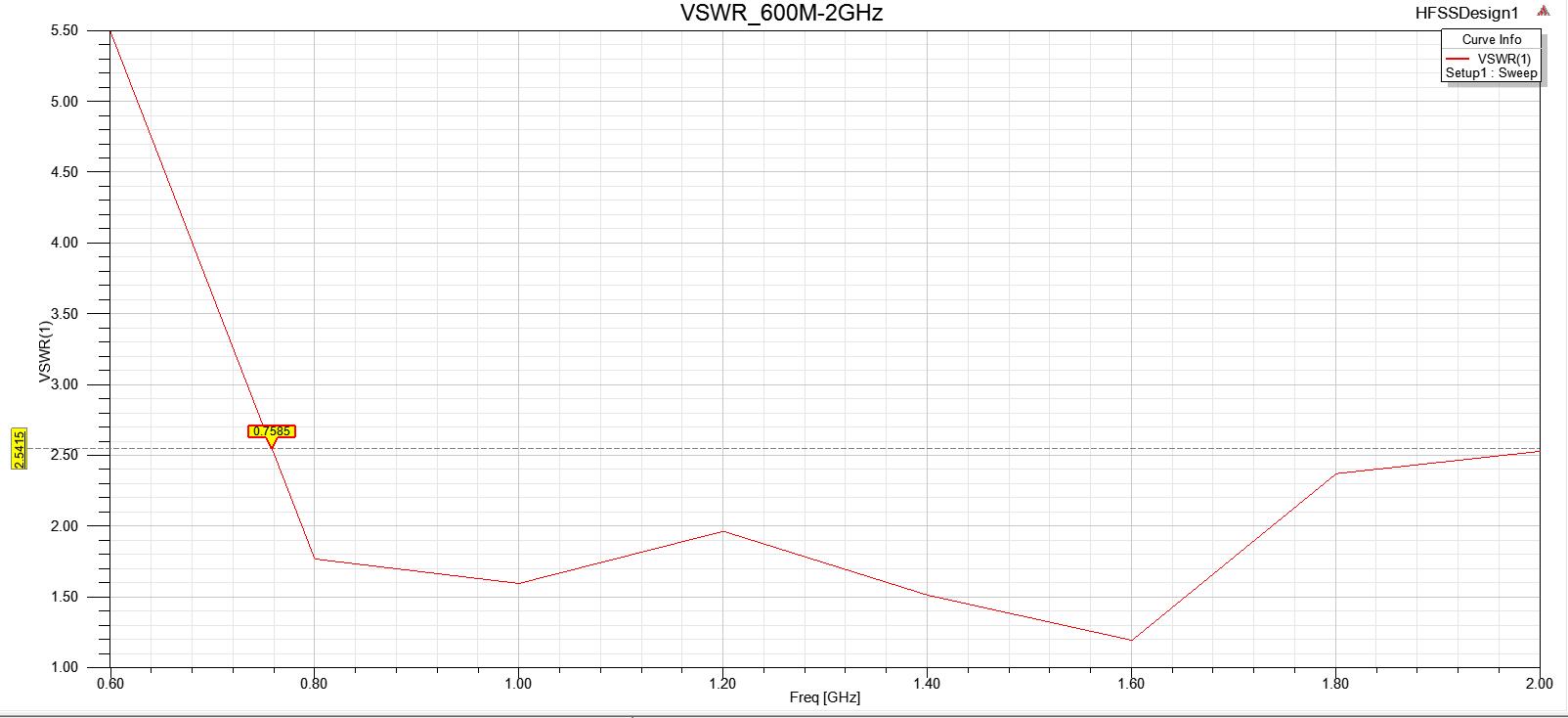

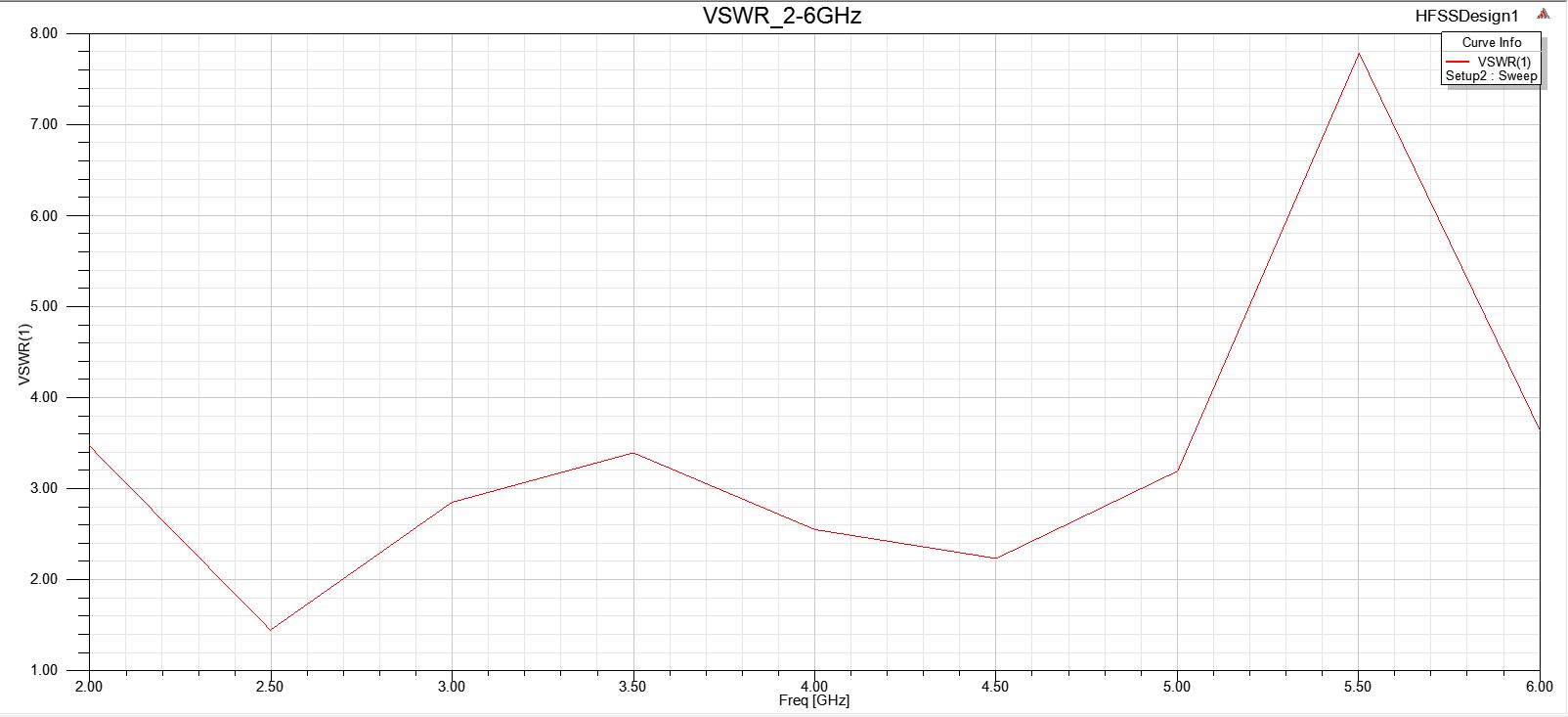

请教一个问题，小弟最近在仿真一个微带对数周期天线，频率范围800MHz~6GHz，看了不少论文，理论，已经建好模型（HFSS 15.0版本），但是驻波比的结果不太好，4GHz以下驻波在2.5以下，4GHz以上都在4以下。我看论文，其中有一点不太明白——集合线的宽度，很多论文直接将Ze(考虑加载影响集合线的特性阻抗)设置为65ohm，Z0（不考虑加载影响集合线的特性阻抗）可以根据R. Carrel（LPDA天线元老人物）的公式求出来，然后将这个Z0数值作为微带线与平面双线相互转换，根据TXLINE求得集合线宽度，这个宽度就作为微带对数周期天线集合线的宽度。不知道这个65ohm是怎么来的，我按照这个Ze=65ohm进行设计，得出来的结果和我上文说的一样，驻波比很大。求大侠指导指导，该如何设置这个集合线的宽度，小弟不胜感激。
