各位大大:'( ．．我在一个ＧＲＯＵＮＤ　ＰＬＡＮＥ上放了两个ＭＯＮＯＰＯＬＥ．．．可以得到结果．．可是当我试图放第三个天线距离前两个一定距离时．．出现错误说什么ＳＴＥＡＤＹ　ＳＴＡＴＥ　ＥＮＥＲＧＹ　ＣＲＩＴＥＲＩＯＮ　ＩＳ　ＮＯＴ　ＳＡＴＩＳＦＩＥＤ．．哪位大大知道怎么回事．．．小弟谢了哈

我还真没遇到过这个问题，天线我做的不是很多，我猜想和你的亏电方式之类的有关系吗？

首先構圖要正確.

三支個體戶各自獨立的運算.

三支個體戶各自獨立的運算2.

另一種讓三支個體戶同時運算的手法.

另一種讓三支個體戶同時運算的手法2.

結果一.

結果二.

當然你也可以指定任意的一或二支運算.

結果一.

結果二.


以上只是針對你的需求而答覆,事實上從畫面上得知,可求解的方式很多,
例如;指定每支天線功率大小,相位超前或落後....等等.
但是請不要針對這類相同的問題再提問,我會不作答的,因為其餘的方式需要你自己去嘗試.
而不是"請教"一辭可以帶過的....

谢谢foxma的解答，很详细！辛苦了！

我来看看
，佩服:lol

C:\Documents and Settings\bakerstreet\桌面\未命名.JPG
总算能贴图了．．．．
首先谢谢ＦＯＸＭＡＮ哈．．．
我能模拟出相近天线

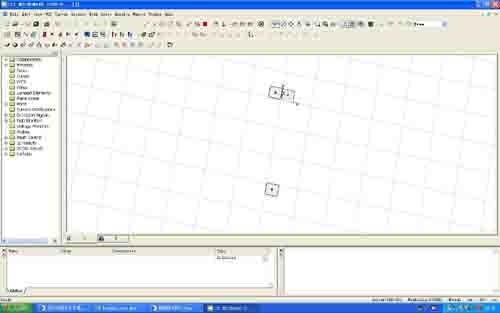

但如图所示当第三个天线放置相对而言远离前两个天线时（约１０个波长）模拟出现错误．．是不是与ＢＯＵＮＤＡＲＹ　ＣＯＮＤＩＴＩＯＮ有关．．谢了

为什么老是发图错误啊

你可以看看本站上传附件说明，就知道怎么发附件贴图了！很简单的！

應該是設置錯誤,或是你的CST程式不全!

照你的說法,距離>540mm

Mesh 設置.

Boundaries 設置.

Background 設置.

Source type 設置.

觀測一.

觀測二.

觀測三.

觀測四.


以上.,

foxman的解答真的很详细，希望这里能成为我们交流的平台，大家一起共同探讨设计中的问题，分享我们的设计经验，共同进步！谢谢foxman的热心帮助与解答！

谢谢ＦＯＸＭＡＮ啊．．．我发现我的ＣＳＴ　ＭＥＳＨ　ＢＡＲ　里没有ＳＰＥＣＩＡＬ　ＭＥＳＨ　ＰＲＯＰＥＲＴＹ　这一个选项．．．．．而且界面似乎跟你也不一样．．．．难道这就是问题所在？　我的是２００６版的．．不知道你们是哪个版本的？有哪里可以下载啊．．．我的毕业设计全靠它了啊

foxman用的也是2006，至于用的是哪个补丁版的，我就不太清楚了，关于2006的单独免费下载地址，我还不知道哪里可以下载，但我想你已经有了2006了，只要按照foxman的方法，装各补丁就可以了吧

我目前是使用 2006B. ( RMB 400,000 的原版,目前應該沒得下吧 )
Special Mesh Property 這個設置功能從 CST 5.0以來,就一直存在,只是在有限源分析的 Mesh 切分方法上一直在改良而已,所以你的CST 2006上是不可能沒有這個選項的..
還有在Special Mesh Property..右下角的那個" help "別忘了它的存在..

[ 本帖最后由 foxman 于 2007-1-30 09:00 AM 编辑 ]

是啊 ，在设计使用过程中，有什么不明白的，可以先看看帮助文档，然后在询问，这样比较好一些，否则问题就会比较盲目了！

找到了ＳＰＥＣＩＡＬ　ＭＥＳＨ　ＰＲＯＰＥＲＴＹ．．．不过我的版本跟你的不一样．．．你的一些设定我没有办法做．．因为没有那些选项．．．

如图．．．．．我的ＣＳＴ有希望运行吗？

依你的附圖,應該是可以的...
查一下你的=>Advanced 標籤下的 Avoid building non-manifold ACIS model選項,它是不應該被勾選.

直接把图片上传不就可以了吗？为什么弄成word了，很不方便查看的

我知道问题了．．．因为我用的盗版有一个ＢＵＧ．．解决方法是在ＴＲＡＮＳＩＥＮＴ　ＳＯＬＶＥＲ里选ＳＰＥＩＣＡＬ再选ＳＯＬＶＥＲ，　把　ＰＡＲＡＬＬＥＬ　ＰＲＯＣＥＳＳＯＲＳ　这一项ＤＩＳＡＢＬＥ掉．．就可以用了．．这样就封楼吧．．谢谢大家

首版就這個cpu要設為1和網格不能太密,還有不能打補丁.
說盜版太沉重,就說是教育版,或是快樂版吧..

[ 本帖最后由 foxman 于 2007-2-4 09:34 AM 编辑 ]

非常感谢楼主分享资料，谢谢了！！！

这个问题我刚刚也遇到了啊,幸亏LZ这个贴,不然不可能查到原因了啊
