宽带管状带通滤波器（Tubular bandpass filter）的制作

yunlang · 发表于 2009-4-2 22:23:52

管状滤波器一般是半集总的，频率这么高的话，估计电感不好搞，调试也是个麻烦。

fuz · 发表于 2009-4-25 09:23:56

频率高的话，电感用高阻抗线替代。结构不要仅仅局限于同轴。

kayula · 发表于 2009-5-8 19:35:37

什么样子俺看看啦坛子的新头像好丑啊~~~~

kayula · 发表于 2009-5-8 19:39:36

想不通里边是什么结构大侠们问啥说他是半集总的啊？
见过内外层相互耦合实现椭圆函数的是不是那种啊？

kayula · 发表于 2009-5-8 21:33:40

我知道了谢谢版主啊~~

kayula · 发表于 2009-5-8 21:33:49

我知道了谢谢版主啊~~

kayula · 发表于 2009-5-10 22:11:57

楼主做出来没有啦，有空给大家讲讲吧~~~~~~~我也正想做一个这样的结构苦于没有思路~~~~

fuz · 发表于 2009-5-16 17:59:50

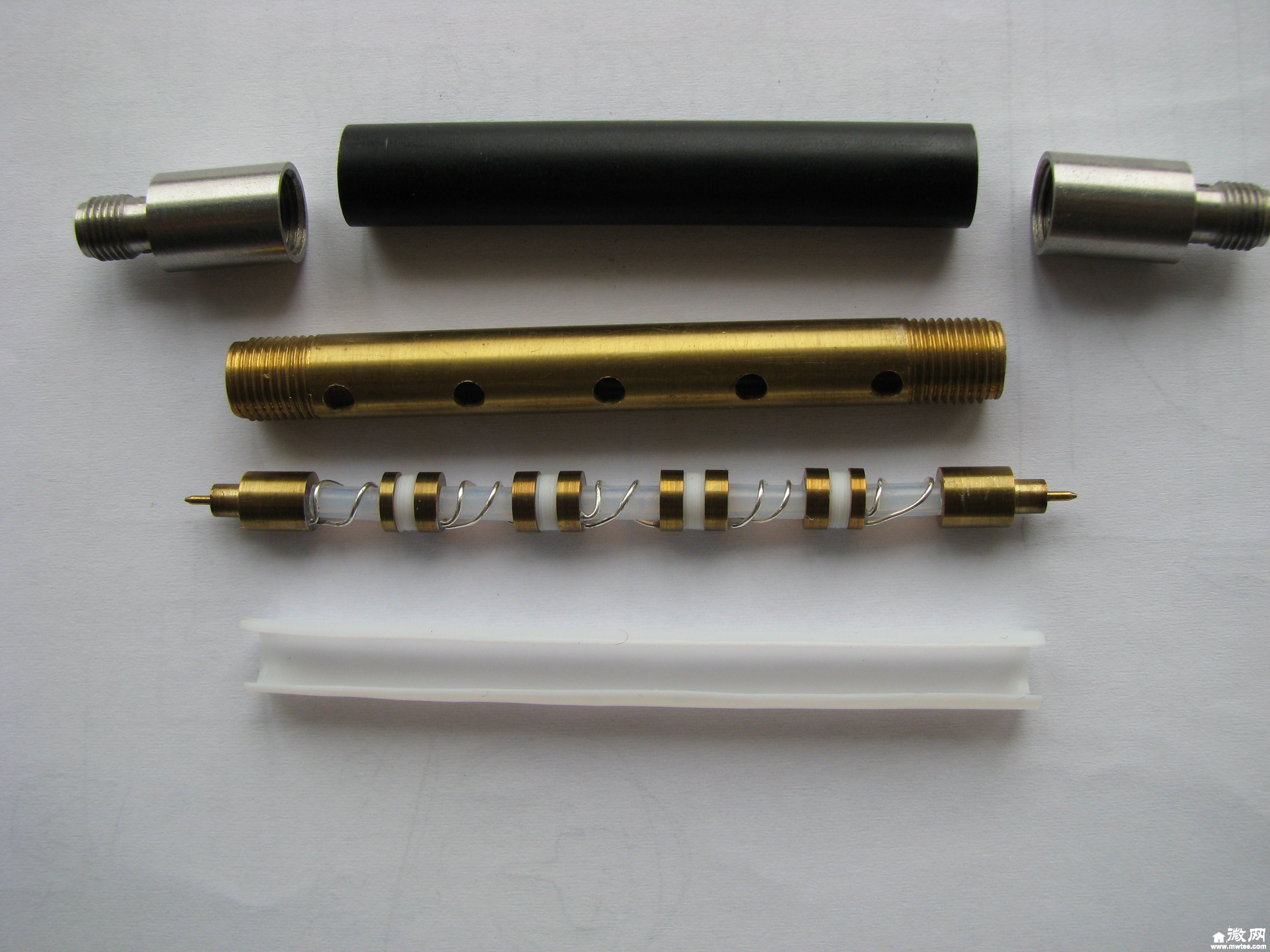

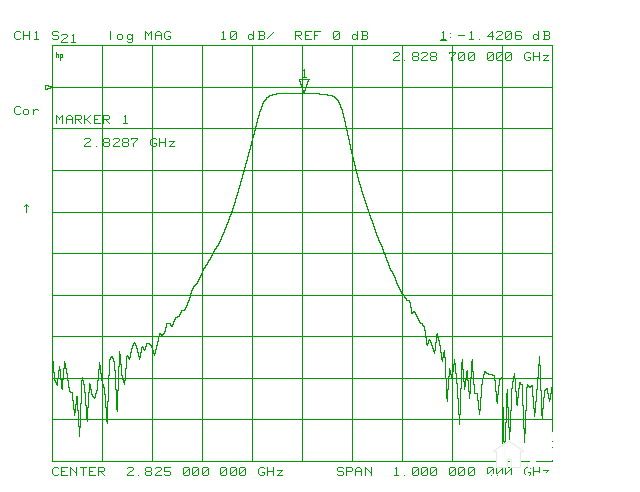

我给楼上的上个图吧！很简单你一看就明白了。

liuyongsong · 发表于 2009-5-16 18:31:35

感谢分享 28# fuz
