关于倒F形“PIFA”天线的问题.

magicsissy

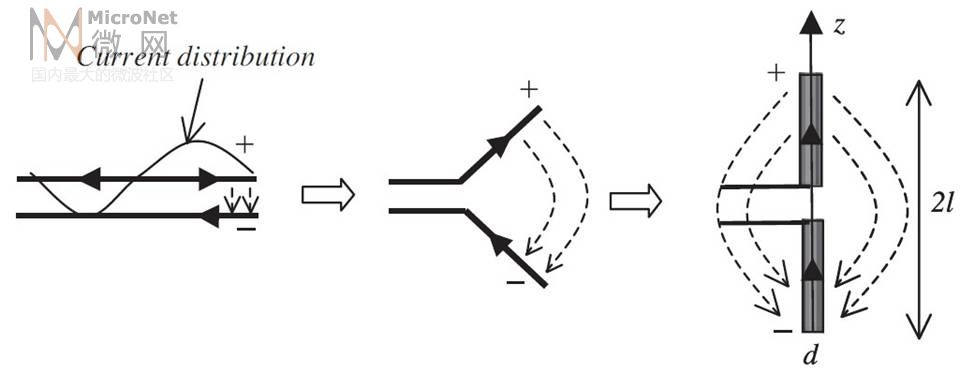

这是dipole天线如何由传输线演化而来：

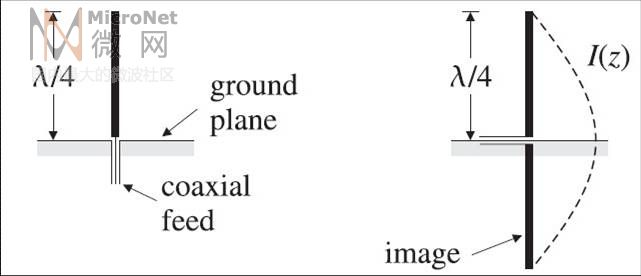

这是monopole的工作机理-镜像原理，所以monopople的辐射特性类似于dipole

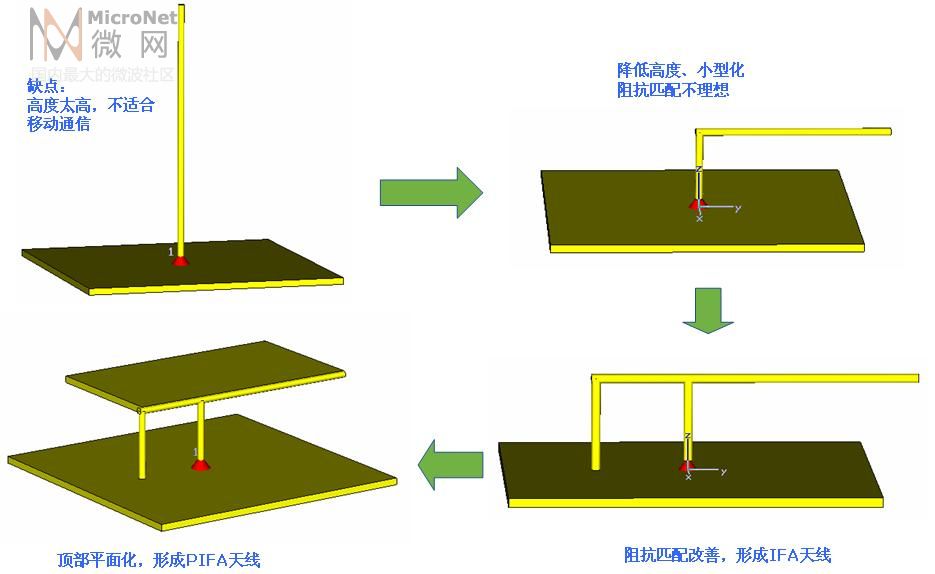

这是PIFA天线的演化过程：


看看上面的演化过程，LZ想想，将dipole天线的一个臂变成参考地，另外一个臂是不是成了monopole？然后再将这个monopole进行一定的阻抗改善，加入一个接地脚，再进行顶端加载，monopole是不是变成了PIFA？而之前那个变成参考地的臂，是不是也是天线的一部分呢？

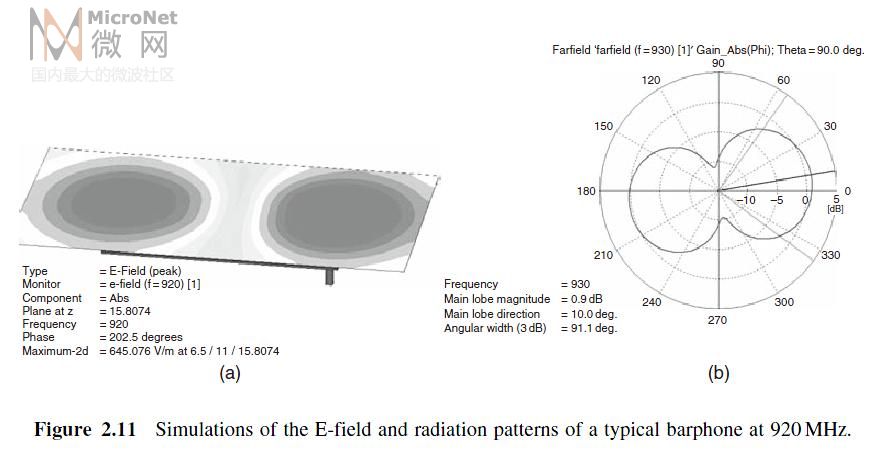

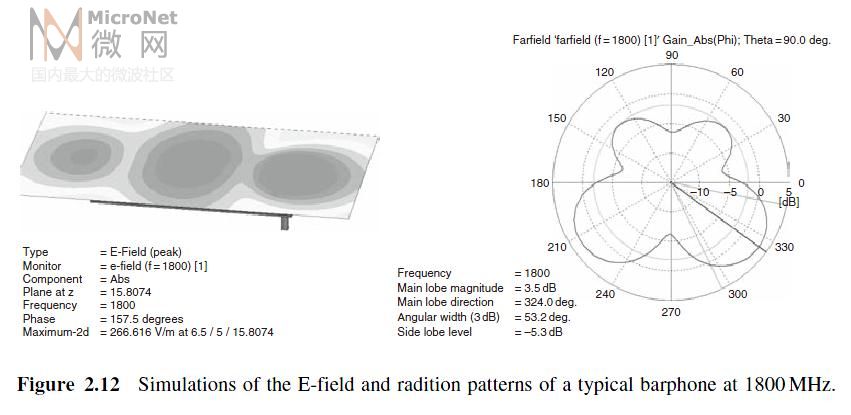

LZ再观察一下PIFA天线的辐射场形，是不是发现有些似曾相识呢？如下图：

PIFA 1

PIFA 2

hello614

{:4_208:}{:4_208:} 受教

00d44

太详细了，呵呵

djs3933

收获颇丰~~~

magicsissy

太详细了，呵呵
00d44 发表于 2010-4-4 09:43


登录/注册后可看大图

楼主并不领情，一句谢谢也没有，他在微仿新开了一帖，并声明：“最好别找一大堆资料啦…………plase……”（http://bbs.rfeda.cn/thread-htm-fid-125.html）

所以，帮人也得看对象，有些人并不值得你去帮。

xyaic

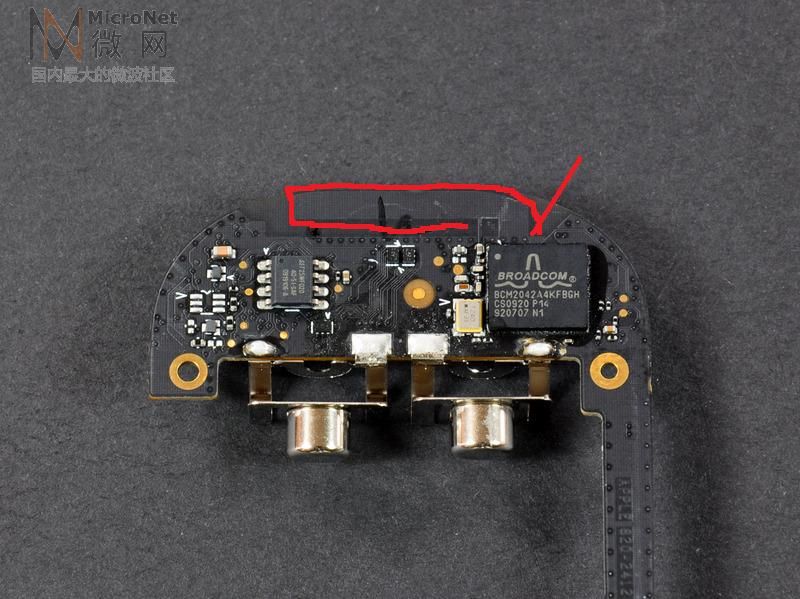

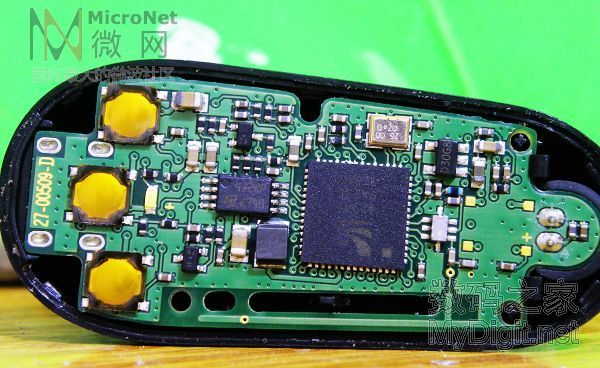

那么，上图的短路针不像普通的一样，是直接从辐射贴片那儿弯弓下来到地的，如图

请问，这么办的话，整个主板是不是充当了天线了？

谢谢啦

dragon0206

不错，学到了很多知识。

redstar1986

讲的好详细哦。。。

郎朗

回复 magicsissy 的帖子

大牛说得真精彩！尤其是那几幅图片，一看便懂！

wwaanngg

我自己做过几个单频点的PIFI天线，发现接地PIN不好处理，因为有的时候看到S11很好，但是S12 却很差，这时候去掉接地PIN 变成单极就很好了！
